Belimo SF24G-SR-L - Drehantrieb für Klappen mit Federrücklauf

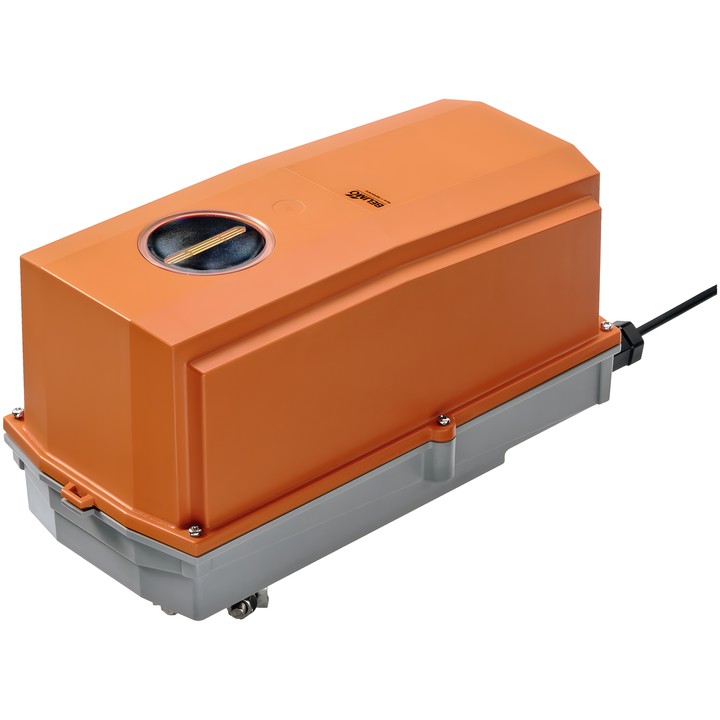

Belimo SF24G-SR-L – Drehantrieb für Klappen

Der modulierende Antrieb mit Sicherheitsfunktion ist für die Regelung von Klappen in HVAC-Anlagen, vergleichbaren Industrieanlagen und technischen Gebäudeanlagen vorgesehen. Bei einer Unterbrechung der Stromversorgung stellt die Feder die Klappe in die Sicherheitsstellung. Das Gehäuse mit Schutzart IP66/67 ermöglicht den Einsatz im Freien innerhalb des angegebenen Umgebungstemperaturbereichs.

Wichtige technische Daten

• Drehmoment von Motor und Federrücklauf: 20 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Stellsignal Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Motorlaufzeit: 150 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: max. 95°; Einstellung über einen mechanischen Anschlag.
• Motordrehrichtung über Schalter L/R wählbar; Richtung der Sicherheitsfunktion: L (ccw).
• Mechanischer Anschluss: Universalklemme 12...26.7 mm.
• Versorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm² (halogenfrei).
• Leistungsaufnahme im Betrieb: 5 W; in Ruhestellung: 3 W; zur Kabeldimensionierung: 7 VA.
• Schutzart: IP66/67; NEMA 4X; UL Enclosure Type 4X.
• Umgebungstemperatur: -30...50°C [-22...122°F].

Die manuelle Verstellung erfolgt mit einer Handkurbel und einem Verriegelungsschalter; dazu muss der Gehäusedeckel abgenommen werden. Eine mechanische Stellungsanzeige ist vorhanden.
