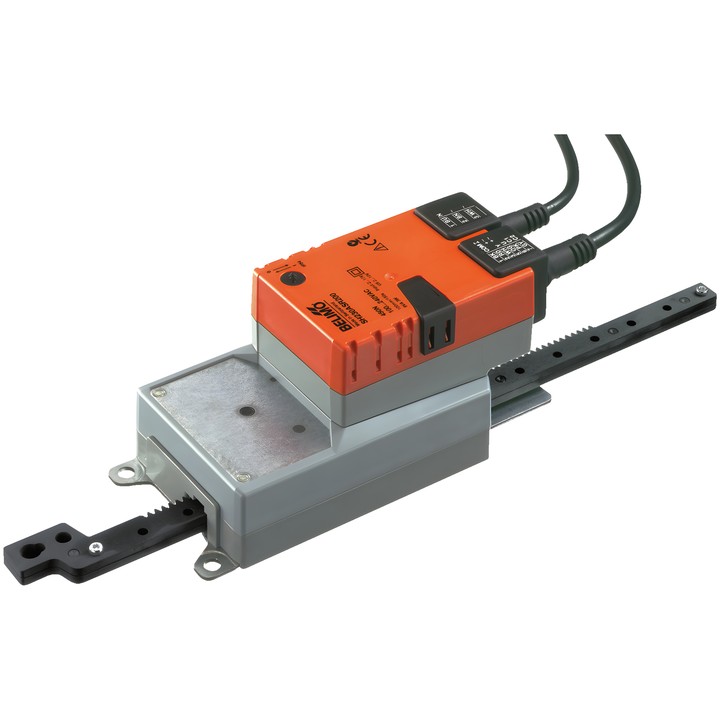

Belimo SH230ASR200 - modulierender Linear-Antrieb

Belimo SH230ASR200 - modulierender Linear-Antrieb

Belimo
1.124,16 zł
Bruttopreis
913,95 zł tax excluded

Linear-Antrieb Belimo SH230ASR200 zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Kraft 450 N, Versorgung AC 100...240 V und modulierende Ansteuerung 2...10 V.

Hub 200 mm, Laufzeit 150 s / 100 mm, Positionsrückmeldesignal 2...10 V und Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo SH230ASR200 – Linear-Antrieb

Modulierender Antrieb zur Regelung von Klappen und Schiebern in stationären Heizungs-, Lüftungs- und Klimaanlagen. Laut technischem Datenblatt geeignet für Luftklappen mit einer Fläche von bis ca. 3 m².

Wichtigste Merkmale

  • Antriebskraft: 450 N.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Modulierende Ansteuerung: 2...10 V; Positionsrückmeldesignal: 2...10 V.
  • Hub: 200 mm; maximale Hublänge 200 mm, feste Einstellung.
  • Motorlaufzeit: 150 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 3 W; im Stillstand: 1 W; zur Kabeldimensionierung: 6 VA.
  • Bewegungsrichtung über Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Versorgungsanschluss: Kabel 1 m, 2x 0.75 mm²; Steuerungsanschluss: Kabel 1 m, 4x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    SH230ASR200
  • ean13
    7630498122095

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    3 W
  • Leistungsaufnahme (Halten)
    1 W
  • Nennleistung
    6 VA
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    450 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    200 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Spannungsanschluss
    Kabel 1 m, 2x 0.75 mm²
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar
  • Steueranschluss
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Download (1.02MB)

Instrukcja montażu

Download (486.72KB)

EU Declaration of Conformity – SH230ASR200

Download (32.8KB)

Environmental Declaration – SH..200..

Download (71.93KB)
