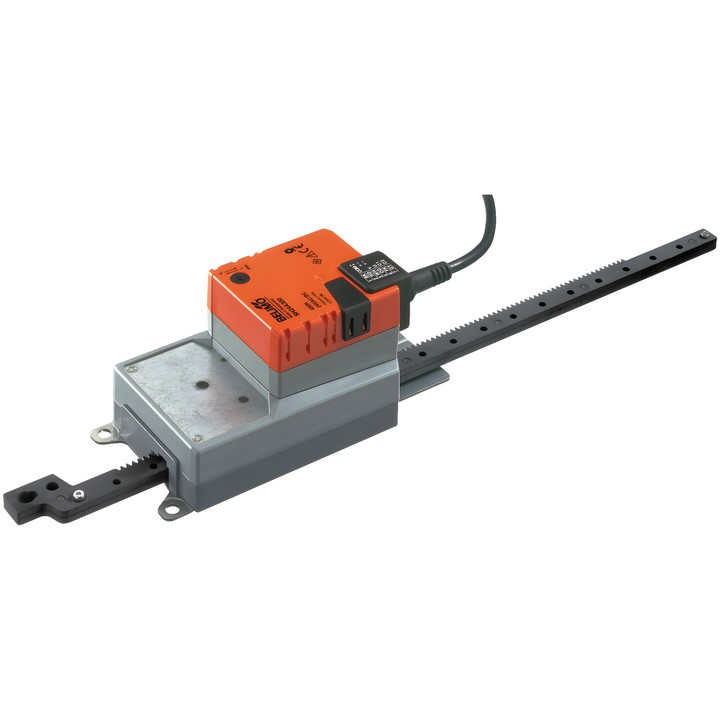

Belimo SH24A300 - Linearstellantrieb

Belimo SH24A300 - Linearstellantrieb

Belimo
784,06 zł
Bruttopreis
637,45 zł tax excluded

Belimo SH24A300 Linearstellantrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Versorgung AC/DC 24 V, Kraft 450 N und Steuerung Zu/Auf oder 3-Punkt.

Max. Hub 300 mm, in 20-mm-Schritten einstellbar; Motorlaufzeit 150 s / 100 mm. Schutzart IEC/EN IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo SH24A300 Linearstellantrieb

Stellantrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Laut technischem Datenblatt eignet er sich für Luftklappen mit einer Fläche von bis zu ca. 3 m².

Wichtigste Merkmale

  • Stellkraft: 450 N.
  • Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
  • Steuerung: Zu/Auf, 3-Punkt.
  • Hub: 300 mm; maximale Hublänge 300 mm, in 20-mm-Schritten einstellbar. Der Hub wird beidseitig durch mechanische Anschläge begrenzt.
  • Motorlaufzeit: 150 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 0.2 W; zur Leitungsdimensionierung: 4.5 VA.
  • Die Bewegungsrichtung des Motors wird über Schalter 0 (ausgefahren) / 1 (eingefahren) gewählt.
  • Handverstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
  • Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Der Stellantrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Endanschlags.

  • Marke
    Belimo
  • Artikel-Nr.
    SH24A300
  • ean13
    7630498114236

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2 W
  • Leistungsaufnahme (Halten)
    0.2 W
  • Nennleistung
    4.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    450 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    300 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar: 0 (ausgefahren) / 1 (eingefahren)

Techniczna karta katalogowa

Download (745.97KB)

Instrukcja montażu

Download (643.5KB)

EU Declaration of Conformity – SH24A300

Download (32.76KB)

Environmental Declaration – SH..300..

Download (71.88KB)
