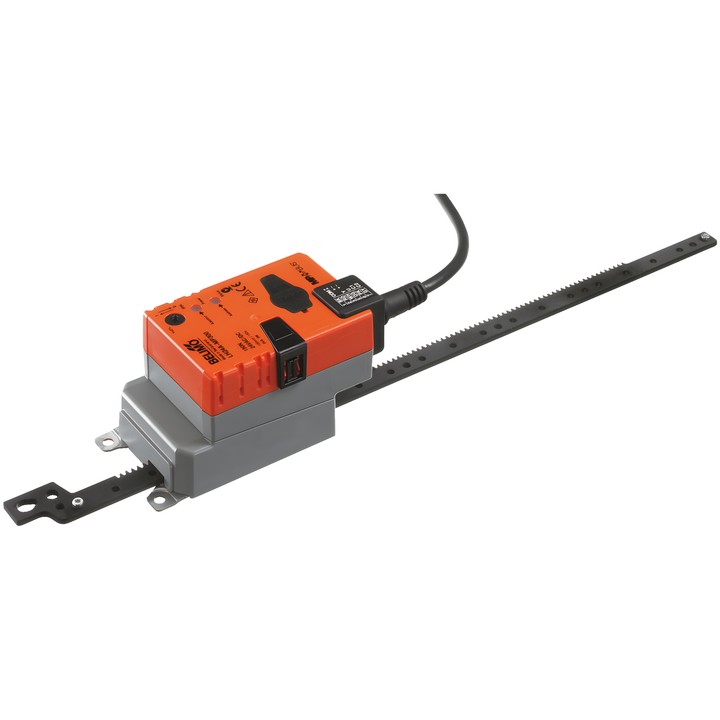

Belimo LH24A-MP300 - Linearstellantrieb

Belimo LH24A-MP300 - Linearstellantrieb

Belimo
754,08 zł
Bruttopreis
613,07 zł tax excluded

Kommunikationsfähiger Linearstellantrieb Belimo LH24A-MP300 zur Regelung von Klappen und Schieberventilen in technischen Gebäudeanlagen. Kraft 150 N, Versorgung AC/DC 24 V und MP-Bus-Kommunikation.

Max. Hub 300 mm, in 20-mm-Schritten einstellbar, Laufzeit 150 s / 100 mm und Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LH24A-MP300 – Linearstellantrieb

Stellantrieb zur Regelung von Klappen und Schieberventilen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Unterstützt analoge Ansteuerung und MP-Bus-Kommunikation. Kann das Signal eines angeschlossenen Sensors für die Übertragung über MP-Bus umwandeln.

Wichtigste Merkmale und technische Daten

  • Stellkraft: 150 N; Größe der Luftklappe: bis ca. 1 m².
  • Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
  • Modulierende Ansteuerung; Arbeitsbereich Y: 2...10 V, Rückmeldesignal U: 2...10 V; MP-Bus-Kommunikation.
  • Hub: max. 300 mm, in 20-mm-Schritten einstellbar; der Hub kann beidseitig mit mechanischen Anschlägen begrenzt werden.
  • Motorlaufzeit: 150 s / 100 mm; einstellbare Laufzeit: 70...270 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 1.3 W; zur Kabeldimensionierung: 5 VA.
  • Bewegungsrichtung per Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Stromversorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LH24A-MP300
  • ean13
    7630498112096

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    1.3 W
  • Nennleistung
    5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    150 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    300 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Variable Motorlaufzeit
    70...270 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar

Techniczna karta katalogowa

Download (1.5MB)

Instrukcja montażu

Download (343.85KB)

Techniczna karta katalogowa – LH24A-MP300

Download (1.5MB)

EU Declaration of Conformity – LH24A-MP300

Download (32.8KB)

Environmental Declaration – LH..300..

Download (71.86KB)
