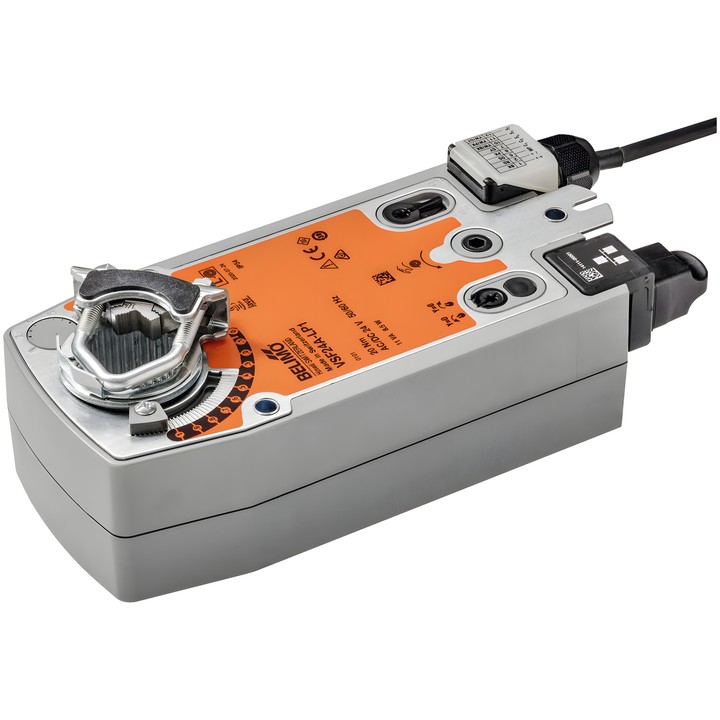

Belimo VSF24A-LP1 - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo VSF24A-LP1 – Klappenantrieb

Drehantrieb mit Sicherheitsfunktion für Luftklappen mit einer Fläche von bis zu ca. 4 m². Die Steuerung ist über Cloud, BACnet/IP oder Modbus TCP möglich. Im Hybridmodus wird die Position durch ein analoges Steuersignal bestimmt; über die Kommunikationsschnittstellen können Datenpunkte ausgelesen werden.

Wichtigste Merkmale und Parameter

• Motordrehmoment: 20 Nm; Drehmoment der Sicherheitsfunktion: 20 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; variabler Arbeitsbereich Y: 0.5...10 V.
• Motorlaufzeit: 150 s / 90°; einstellbare Motorlaufzeit: 70...220 s.
• Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: 95°; mit mechanischen Anschlägen einstellbar.
• Leistungsaufnahme im Betrieb: 8.5 W; in Ruhestellung: 3.5 W; Auslegungsleistung für die Kabeldimensionierung: 11 VA.
• Kommunikation: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP und integrierter Webserver.
• Zwei Sensoren können angeschlossen und ihre Signale für die Verwendung durch ein übergeordnetes System umgewandelt werden.
• Handverstellung mit Kurbel und Verriegelungsschalter; mechanische Stellungsanzeige.
• Universalklemme für eine Welle mit 10...25.4 mm; Stromversorgungs- und Steueranschluss: 1-m-Kabel, 6x 0.5 mm²; Ethernet-Anschluss: RJ45-Buchse.
• Schutzart: IP40; Umgebungstemperatur: -30...50°C [-22...122°F].
