Belimo SMQ24G - Drehantrieb für Klappen

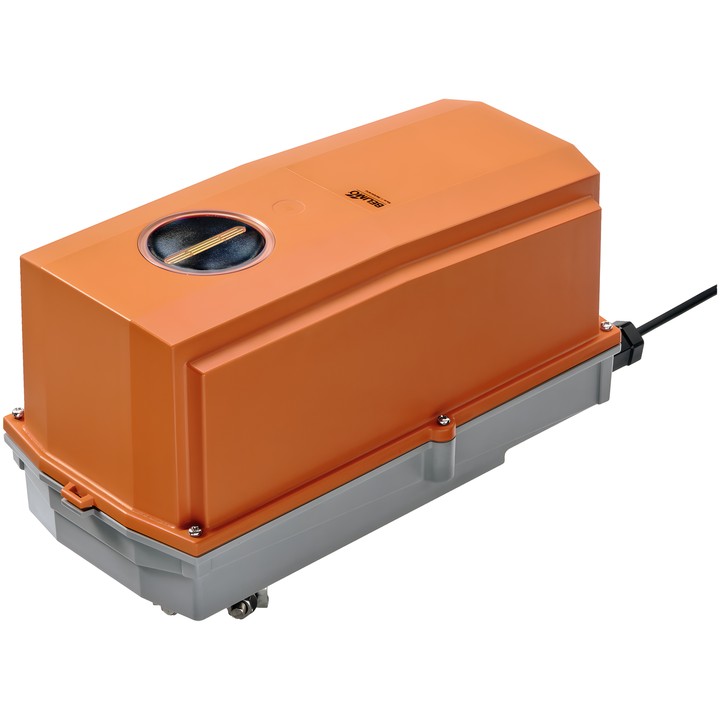

Belimo SMQ24G – Antrieb für Klappen

Antrieb zur Positionierung von Klappen in HVAC-Anlagen, vergleichbaren Industrieanlagen und technischen Gebäudeanlagen. Er ist für Luftklappen mit einer Fläche von bis zu ca. 3.2 m² ausgelegt. Die Auf/Zu-Steuerung ist nicht für eine 3-Punkt-Steuerung geeignet.

Wichtigste Merkmale und technische Daten

• Drehmoment: 16 Nm; Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Laufzeit des Motors: 7 s / 90°; Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen; minimaler Drehwinkel: 30°.
• Drehrichtung wählbar mit Schalter 0 (Drehung nach links) / 1 (Drehung nach rechts).
• Leistungsaufnahme im Betrieb: 15 W; in Ruhestellung: 2 W; Auslegungsleistung: 26 VA.
• Mechanischer Anschluss: universelle Wellenklemme 12...26.7 mm. Elektrischer Anschluss: Kabel 1 m, 3x 0.75 mm², halogenfrei.
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit unter der Schutzabdeckung; mechanische Stellungsanzeige.
• Schutzart IEC/EN: IP66/67; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].

Der Antrieb ist mit einem Überlastschutz ausgestattet und stoppt automatisch beim Erreichen des Anschlags. Nach der Inbetriebnahme und nach jeder Änderung des Drehwinkels ist eine Adaption erforderlich.
