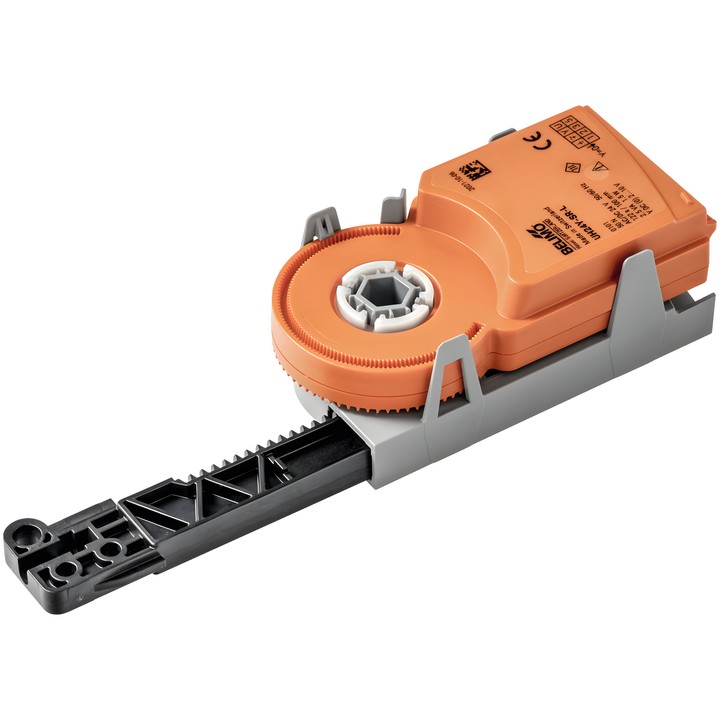

Belimo UH24Y-SR-L.1 - modulierender Linearantrieb

Belimo UH24Y-SR-L.1 Linearantrieb

Modulierender Antrieb zur werkseitigen Montage in technischen Geräten für Gebäudeanlagen. Für stationäre Heizungs-, Lüftungs- und Klimaanlagen vorgesehen.

Wichtigste Merkmale und Kenndaten

• Motorkraft: 50 N; Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Modulierende Ansteuerung; Arbeitsbereich Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Hub: 60 mm; maximale Hublänge 60 mm, in 1-mm-Schritten einstellbar. Hubbegrenzung durch mechanische Anschläge auf beiden Seiten im Bereich 30...60mm.
• Motorlaufzeit: 122 s / 100 mm, entsprechend 74 s / 60 mm.
• Leistungsaufnahme im Betrieb: 1.5 W; in Ruhestellung: 0.5 W; zur Kabeldimensionierung: 2.5 VA.
• Anschluss für Versorgung und Steuerung: Anschlussstecker Molex Mini-Fit Jr. 39303045. Das Gegenstück auf der Kabelseite ist nicht im Lieferumfang enthalten.
• Bewegungsrichtung des Motors: Drehung nach links (ccw); Handverstellung: nein.
• Schutzart IEC/EN: IP20; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
• Multipack: 40 Stk.
