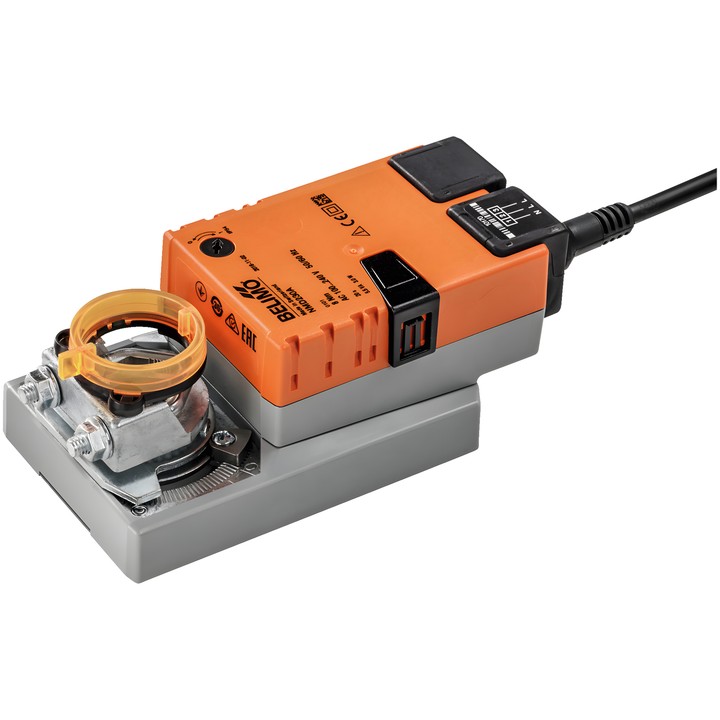

Belimo NMD230A - Klappenantrieb

Belimo NMD230A - Klappenantrieb

Belimo
971,53 zł
Bruttopreis
789,86 zł tax excluded

Belimo NMD230A Klappenantrieb mit einem Drehmoment von 8 Nm, Versorgung AC 100...240 V und 3-Punkt-Auf/Zu-Steuerung. Die Laufzeit des Motors beträgt 20 s / 90°.

Ausgestattet mit einer umkehrbaren Universal-Montageklemme für 10...20 mm, mechanischen Drehwinkelbegrenzern und Handverstellung per Drucktaste mit Verriegelungsmöglichkeit.

Lieferung in ca. 14 Tagen
Teilen

Belimo NMD230A – Klappenantrieb

Antrieb zur Positionierung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt kann er Luftklappen mit einer Fläche von bis zu ca. 1.5 m² bedienen.

Wichtigste Merkmale und Parameter

  • Motordrehmoment: 8 Nm.
  • Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt.
  • Motorlaufzeit: 20 s / 90°.
  • Drehwinkel: max. 95°; beidseitig mit mechanischen Begrenzern einstellbar.
  • Bewegungsrichtung über Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts).
  • Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige.
  • Mechanischer Anschluss: umkehrbare Universal-Montageklemme für 10...20 mm.
  • Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm².
  • Leistungsaufnahme: 3 W während der Bewegung, 1 W im Ruhezustand; Dimensionierungsleistung für die Kabelauslegung: 5.5 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    NMD230A
  • ean13
    7630498113260

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    3 W
  • Leistungsaufnahme (Halten)
    1 W
  • Nennleistung
    5.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    20 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    8 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Umkehrbare Universal-Montageklemme 10...20 mm

Techniczna karta katalogowa

Download (1.29MB)

Instrukcja montażu

Download (536.22KB)

EU Declaration of Conformity – NMD230A

Download (32.49KB)

Environmental Declaration – NM..

Download (72.36KB)
