Belimo SF24A-SZ-S2 - analogischer Drehantrieb mit Sicherheitsfunktion

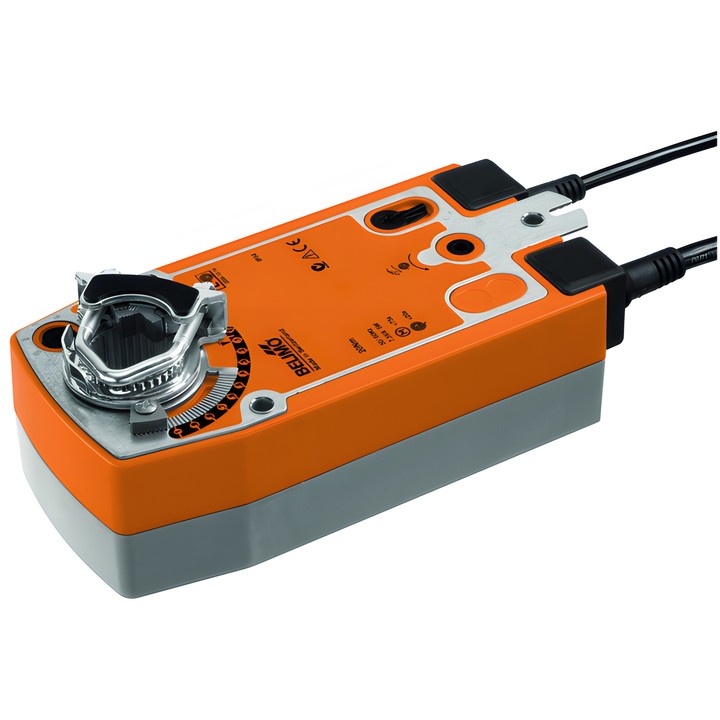

Belimo SF24A-SZ-S2

Analoger Drehantrieb mit Sicherheitsfunktion zur Verstellung von Klappen und Ventilen in Gebäudeanlagen. Laut Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 4 m² vorgesehen. Während des Betriebs spannt der Antrieb die Rückstellfeder; nach einer Unterbrechung der Stromversorgung bringt die Feder die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale und technische Daten

• Drehmoment von Motor und Sicherheitsfunktion: 20 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz der Bemessungsspannung: 50/60 Hz.
• Arbeitsbereich Y: 0.5...10 V; Rückmeldesignal U: 0.5...10 V.
• Hilfsschalter: 2x SPDT, 1x 10% / 1x 11...100%.
• Motorlaufzeit: 150 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: max. 95°; mit einem mechanischen Anschlag ab 33% in Schritten von 2,5% einstellbar.
• Motordrehrichtung über Schalter L/R wählbar; Bewegungsrichtung der Sicherheitsfunktion durch Montage L/P wählbar.
• Manuelle Verstellung mit Kurbel und Verriegelungsschalter.
• Mechanischer Anschluss: Universalklemme 10...25.4 mm.
• Versorgungs- / Steueranschluss: Kabel 1 m, 4x 0.75 mm²; Hilfsschalteranschluss: Kabel 1 m, 6x 0.75 mm².
• Leistungsaufnahme im Betrieb: 4.5 W; im Ruhezustand: 1.5 W; Bemessungsleistung: 6.5 VA.
• Schutzart des Gehäuses IEC/EN: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Die Stromversorgung muss über einen Sicherheitstransformator erfolgen. Der Antrieb ist für stationäre Heizungs-, Lüftungs- und Klimaanlagen vorgesehen.
