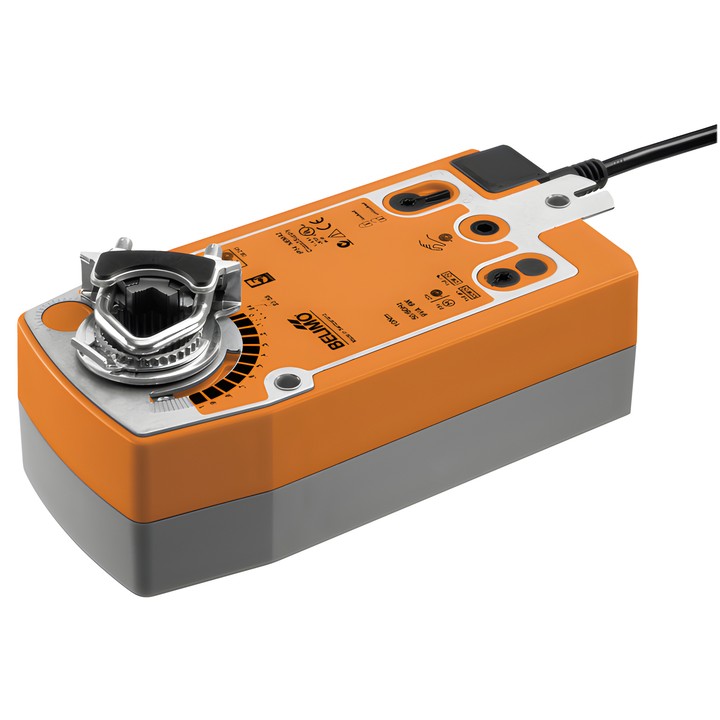

Belimo NF24A-SZ - Drehantrieb mit Rückstellfeder

Belimo NF24A-SZ – Drehantrieb mit Sicherheitsfunktion

Der Antrieb dient zur Verstellung von Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Während des Betriebs verstellt das Stellsignal Y die Klappe und spannt die Rückstellfeder. Bei einer Unterbrechung der Spannungsversorgung stellt die Feder die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale und Kenndaten

• Drehmoment von Motor und Sicherheitsfunktion: 10 Nm.
• Nennspannung: AC/DC 24 V; Spannungsbereich: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Regelbereich Y: 0.5...10 V; Positionsrückmeldesignal U: 0.5...10 V.
• Laufzeit des Motors: 150 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: max. 95°; Einstellung über mechanische Anschläge.
• Universalklemme für Wellen mit 10...25.4 mm; manuelle Verstellung mit Kurbel und Verriegelungsschalter.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Leistungsaufnahme: 3.5 W während der Bewegung und 2.5 W in Ruhestellung; Auslegungsleistung für die Kabeldimensionierung: 5.5 VA.
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Die Motordrehrichtung wird mit dem Schalter L/R gewählt; die Drehrichtung der Sicherheitsfunktion wird durch die L/R-Montageweise festgelegt. Die Dokumentation nennt Luftklappen mit einer Fläche von bis zu etwa 2 m².
