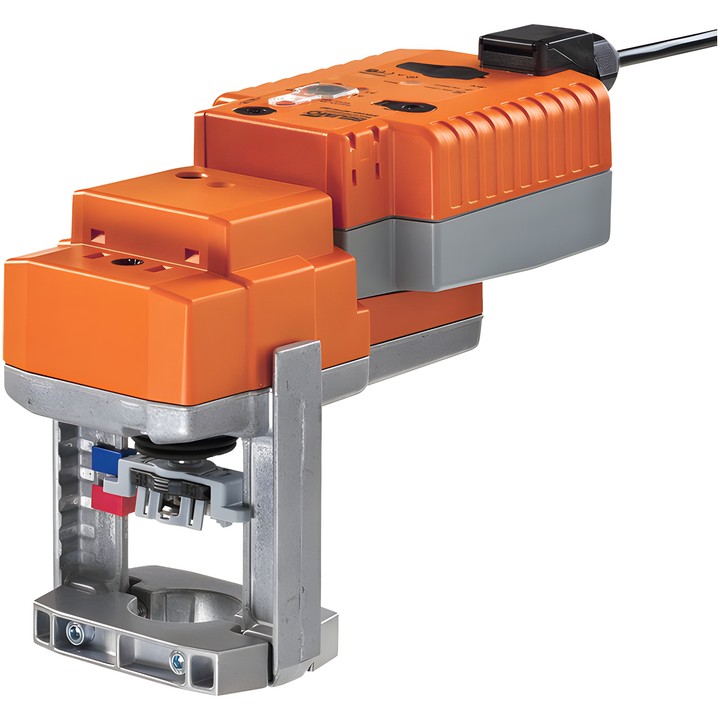

Belimo NVK24A-SZ-TPC - Linearstellantrieb für Sitzventile

Belimo NVK24A-SZ-TPC

Analoger Linearstellantrieb für 2- und 3-Wege-Sitzventile, vorgesehen für stationäre Heizungs-, Lüftungs- und Klimaanlagen. Bei einer Unterbrechung der Stromversorgung nutzt er die in den Kondensatoren gespeicherte Energie, um das Ventil in die Sicherheitsstellung zu fahren.

Wichtigste Merkmale und Parameter

• Stellkraft: 1000 N; Hub: 20 mm.
• Nennspannung: AC/DC 24 V; Arbeitsbereich der Versorgung: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Arbeitsbereich Y: 0.5...10 V; Rückmeldesignal U: 0.5...10 V.
• Sicherheitsstellung (POP) über einen Drehknopf im Bereich 0...100%, in Schritten von 10%, einstellbar; Überbrückungszeit der Stromversorgung (PF): 2 s.
• Motorlaufzeit: 150 s / 20 mm; Laufzeit der Sicherheitsfunktion: 35 s / 20 mm.
• Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 1.5 W; Nennleistung: 6 VA.
• Versorgungs- / Steuerungsanschluss: Klemmen mit 1 m Kabel, 4x 0.75 mm², Klemme 4 mm².
• Manuelle Verstellung über eine Taste; Anpassung des Stellbereichs manuell oder automatisch nach der ersten Inbetriebnahme.
• Schutzart des Gehäuses: IP54; Umgebungstemperatur: 0...50°C.

Der Stellantrieb wird mit einer profilierten Klemme direkt am Sitzventil montiert. Die Kondensatoren des gelieferten Stellantriebs sind vollständig entladen und müssen vor der Inbetriebnahme etwa 20 s geladen werden.
