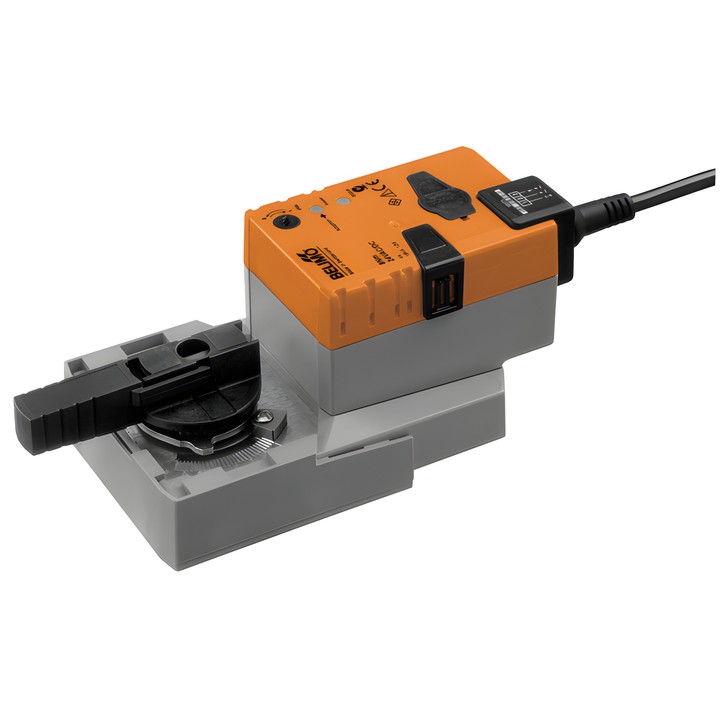

Belimo NRQ24A-SZ - Drehantrieb für Kugelhähne

Belimo NRQ24A-SZ – Antrieb für Kugelhähne

Drehantrieb mit modulierender Regelung. Signal Y bestimmt die Position des Antriebs, während die Spannung U zur elektrischen Anzeige der Ventilstellung dient.

Wichtigste Merkmale und Parameter

• Motordrehmoment: 8 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz der Bemessungsspannung: 50/60 Hz.
• Arbeitsbereich des Signals Y: 0.5...10 V; Positionsrückmeldung U: 0.5...10 V.
• Motorlaufzeit: 9 s / 90°.
• Leistungsaufnahme im Betrieb: 13 W; im Ruhezustand: 2 W; Auslegungsleistung für die Leitungsdimensionierung: 23 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Manuelle Verstellung per Taste mit Verriegelungsmöglichkeit; einstellbarer Drehwinkel mit mechanischen Anschlägen.
• Manuelle Adaption, automatisch bei der ersten Inbetriebnahme.
• Schutzart IEC/EN: IP54; Umgebungstemperatur: -30...40°C.

Die direkte Montage am Kugelhahn erfolgt mit einer zentralen Schraube. Der Parallelbetrieb von Antrieben ist unter Berücksichtigung ihrer Kenndaten zulässig.
