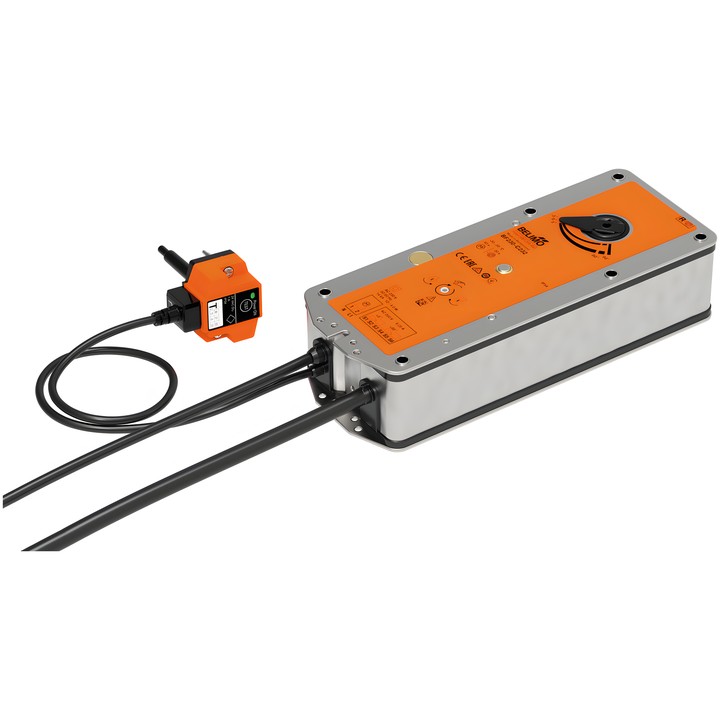

Belimo BF230-C232

Federrücklaufantrieb mit thermoelektrischer Auslöseeinrichtung BAT (72°C), vorgesehen für 90°-Brand- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Während des Betriebs fährt der Motor die Klappe in die Betriebsstellung und spannt die Feder. Bei einer Unterbrechung der Stromversorgung fährt die Feder die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale

• Versorgung AC 230 V; Steuerung Schließen/Öffnen.
• Motordrehmoment: 20 Nm; Drehmoment der Sicherheitsfunktion: 20 Nm.
• Motorlaufzeit: <60 s / 90°; Laufzeit der Sicherheitsfunktion: <30 s @ 20°C.
• BAT-Auslöseeinrichtung mit Thermosicherungen für Umgebungstemperatur und Kanalinnentemperatur: 72°C.
• Zwei Hilfsschalter 2x SPDT mit Schaltpunkten bei 5° / 80°.
• Mechanischer Anschluss: formschlüssige Verbindung 12x12 mm, nicht durchgehende Hohlwelle; maximaler Drehwinkel 95°.
• Bewegungsrichtung des Motors durch Montage L/R wählbar; manuelle Verstellung mit Anschlag und mechanischer Stellungsanzeige.
• Schutzart IP54; Leistungsaufnahme 8 W während der Bewegung und 3 W in Ruhestellung.
• Stromversorgungs- und Steueranschluss: Kabel 1 m, 2x 0.75 mm², halogenfrei; Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², halogenfrei.

Das Auslösen einer der BAT-Thermosicherungen unterbricht die Stromversorgung dauerhaft. Die Funktion der Stromunterbrechung kann bei angeschlossenem Antrieb über die Prüftaste getestet werden.
