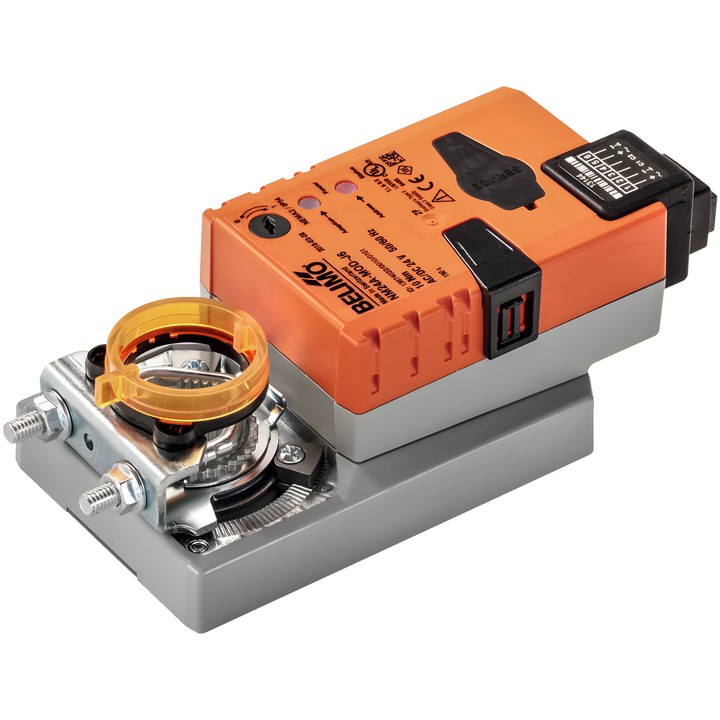

Belimo NM24A-MOD-J6 - Klappenantrieb

Belimo NM24A-MOD-J6

Kommunikationsfähiger Antrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Geeignet für Luftklappen mit einer Fläche von bis zu ca. 2 m². Er empfängt ein digitales Steuersignal und überträgt den aktuellen Status über BACnet MS/TP oder Modbus RTU.

Wichtigste Merkmale und Parameter

• Drehmoment: 10 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Kommunikation: BACnet MS/TP und Modbus RTU; Werkseinstellung: Modbus RTU.
• Motorlaufzeit: 150 s / 90°; einstellbare Laufzeit: 43...173 s.
• Drehwinkel: max. 95°; beidseitig einstellbare mechanische Anschläge.
• Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Sperrmöglichkeit.
• Universelle Wellenklemme für 8...26.7 mm; mechanischer, aufsteckbarer Stellungsanzeiger.
• Leistungsaufnahme im Betrieb: 3.5 W; in Ruhestellung: 1.4 W; zur Kabeldimensionierung: 6 VA.
• Stromversorgungs- und Steueranschluss: RJ12-Steckanschluss.
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Nach dem Einschalten der Stromversorgung führt der Antrieb eine Synchronisierung durch. Die Anpassung des Einstellbereichs kann manuell gestartet werden; ausgewählte Parameter lassen sich mit Belimo Assistant 2 ändern.
