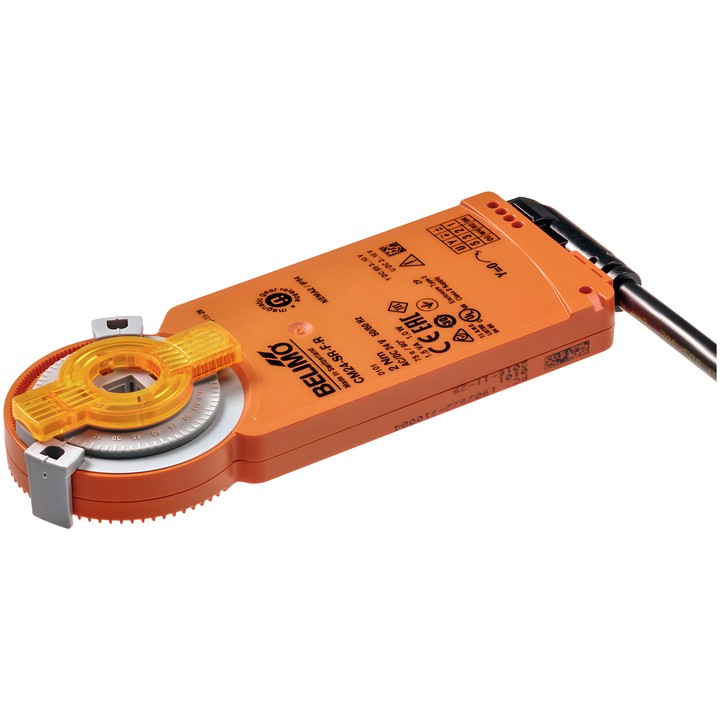

Belimo CM24-SR-F-R - stetig regelnder Klappenantrieb

Belimo CM24-SR-F-R - stetig regelnder Klappenantrieb

Belimo
541,97 zł
Bruttopreis
440,63 zł tax excluded

Klappenantrieb Belimo CM24-SR-F-R mit einem Drehmoment von 2 Nm, Versorgung AC/DC 24 V und Ansteuerung 2...10 V. Die Laufzeit beträgt 75 s / 90°, der mechanische Anschluss ist eine Formschlussverbindung 8x8 mm.

Lieferung in ca. 14 Tagen
Teilen

Belimo CM24-SR-F-R

Stetig regelnder Antrieb zur Positionierung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 0.4 m² vorgesehen.

Wichtigste Merkmale

  • Drehmoment: 2 Nm; Versorgung: AC/DC 24 V, 50/60 Hz.
  • Ansteuerung: 2...10 V; Rückmeldesignal der Position: 2...10 V.
  • Motorlaufzeit: 75 s / 90°; Drehwinkel: 95°, feste Einstellung, mit mechanischen Drehwinkelbegrenzern.
  • Drehrichtung des Motors: rechts (cw); manuelle Verstellung mit einem Magneten.
  • Mechanischer Anschluss: Formschlussverbindung 8x8 mm; Anschluss für Versorgung und Ansteuerung: Kabel 1 m, 4x 0.75 mm².
  • Leistungsaufnahme im Betrieb: 1 W; im Stillstand: 0.5 W; Auslegungsleistung zur Leitungsdimensionierung: 1.5 VA.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    CM24-SR-F-R
  • ean13
    7630498110221

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    1 W
  • Leistungsaufnahme (Halten)
    0.5 W
  • Nennleistung
    1.5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Mit einem Magneten
  • Laufzeit (Motor)
    75 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    2 Nm
  • Bewegungsrichtung – Motor
    Drehung im Uhrzeigersinn (cw)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Formschlüssige Verbindung 8x8 mm

Techniczna karta katalogowa

Download (1.04MB)

Instrukcja montażu

Download (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Download (32.76KB)

Environmental Declaration – CM..

Download (72.47KB)
