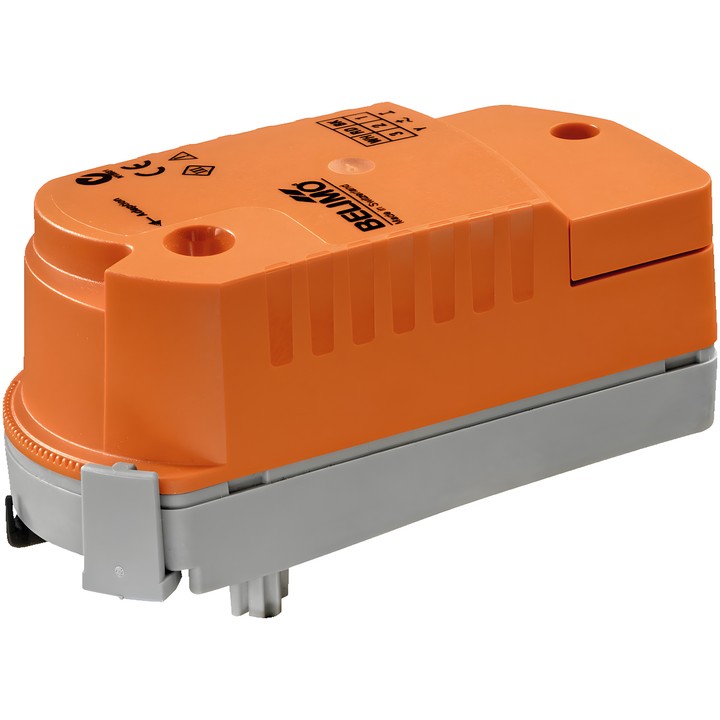

Belimo CQK24A-SR-T - Drehantrieb für Zonenventile

Belimo CQK24A-SR-T Antrieb

Drehantrieb mit Sicherheitsfunktion für Zonenventile. Bei einem Stromausfall stellt die in integrierten Kondensatoren gespeicherte Energie das Ventil in die geschlossene Position (NC). Die werkseitig eingestellte Überbrückungszeit bei Spannungsausfall (PF) beträgt 1 s.

Wichtigste Merkmale und technische Daten

• Drehmoment: 1 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Modulierende Ansteuerung: 2...10 V; Positionsrückmeldesignal: 2...10 V.
• Motorlaufzeit: 75 s / 90°; Laufzeit in die Sicherheitsposition: 60 s / 90°.
• Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 0.5 W; Dimensionierungsleistung für Leitungen: 5 VA.
• Anschluss für Versorgung und Steuerung: Klemmen 1.5 mm² (Kabel ø6...8 mm, 4-adrig).
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Werkzeuglose Schnappmontage; mechanische Stellungsanzeige.
• Die Einstellung des Drehwinkels mit einem Clip in Schritten von 2.5° dient zur Einstellung des maximalen Durchflusses des Ventils.
• Das Ventil kann nach dem Ausclipsen des Antriebs manuell verstellt werden.

Nach Änderung der Durchflusseinstellung mit dem Begrenzungsclip muss eine Adaption des modulierenden Antriebs durchgeführt werden. Die Versorgung muss über einen Trenntransformator erfolgen.
