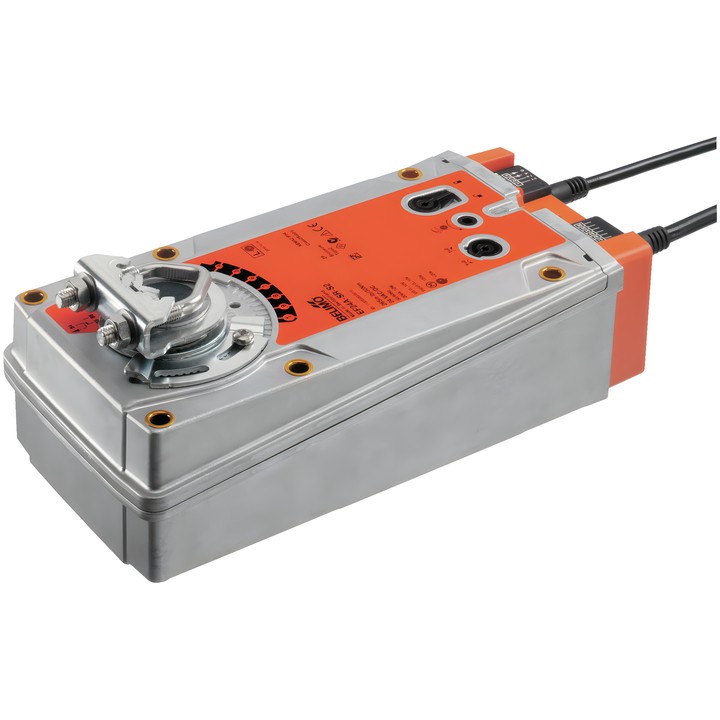

Belimo EF24A-SR-S2 - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo EF24A-SR-S2

Stetiger Drehantrieb mit Sicherheitsfunktion zum Verstellen von Klappen in technischen Gebäudeanlagen. Während des Betriebs positioniert das Steuersignal die Klappe und spannt die Rückstellfeder; bei einer Unterbrechung der Stromversorgung fährt die Feder die Klappe in die Sicherheitsstellung.

Wichtigste Merkmale und Parameter

• Drehmoment von Motor und Sicherheitsfunktion: 30 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Stetige Ansteuerung: DC 2...10 V; Positionsrückmeldesignal: 2...10 V.
• Motorlaufzeit: 150 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• 2 integrierte Hilfsschalter SPDT: 1x 10% / 1x 11...100%.
• Leistungsaufnahme während der Bewegung: 7 W; in Ruhestellung: 4.5 W; Auslegungsleistung: 12 VA.
• Maximaler Drehwinkel: 95°; Einstellung des mechanischen Anschlags ab 33% in Schritten von 5%.
• Mechanischer Anschluss: Universalklemme 12...26.7 mm; mechanische Stellungsanzeige.
• Manuelle Verstellung mit Kurbel und Verriegelungsschalter.
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm², FRNC (halogenfrei). Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², FRNC (halogenfrei).
