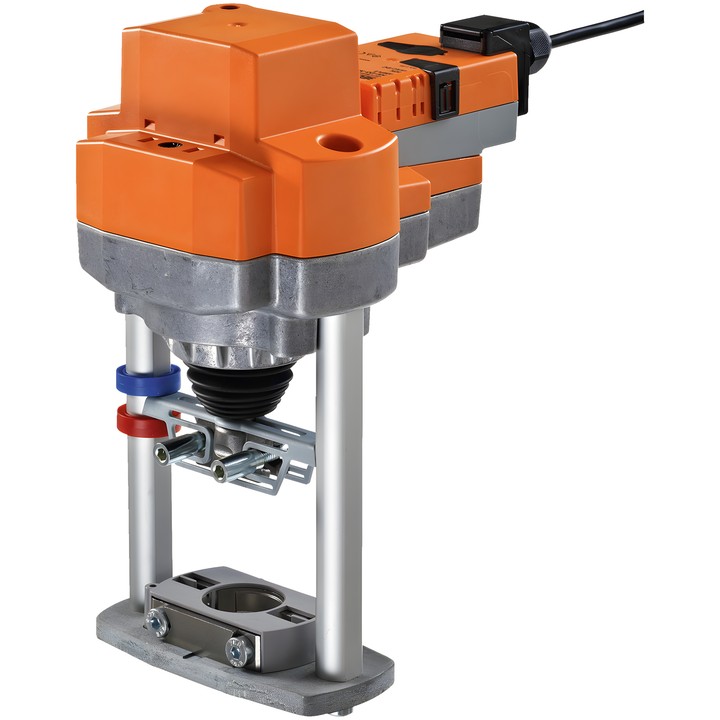

Belimo EV24A-MP-TPC - Stellantrieb für Hubventile

Belimo EV24A-MP-TPC

Stellantrieb für 2-Wege- und 3-Wege-Hubventile zur Verwendung in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er kann mit einem analogen Steuersignal betrieben werden oder ein digitales Signal über MP-Bus empfangen.

Wichtigste Merkmale

• Stellkraft: 2500 N; Hub: 40 mm.
• Versorgung: AC/DC 24 V, 50/60 Hz.
• Modulierende Regelung: Arbeitsbereich Y 2...10 V; Positionsrückmeldesignal U 2...10 V.
• MP-Bus-Kommunikation; max. 8 MP-Bus-Knoten.
• Laufzeit: 150 s / 40 mm; einstellbare Laufzeit: 90...150 s.
• Anschluss eines passiven oder aktiven Sensors oder eines Schaltkontakts möglich; Übertragung seines Signals über MP-Bus.
• Manuelle Verstellung per Drucktaste, mit Sperrmöglichkeit.
• Anpassung des Einstellbereichs: manuell, automatisch bei der ersten Inbetriebnahme.
• Leistungsaufnahme im Betrieb: 4 W; in Ruhestellung: 1.5 W; zur Kabeldimensionierung: 6 VA.
• Anschluss für Versorgung und Steuerung: Klemmen mit 1 m Kabel, 4x 0.75 mm², Klemme 4 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
