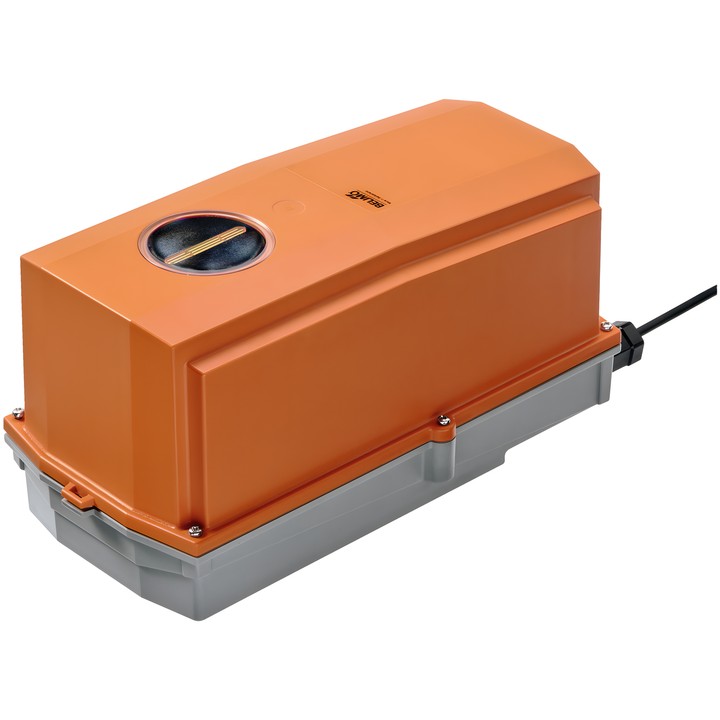

Belimo GRC230G-5 - Drehantrieb für Ventile

Belimo GRC230G-5 Drehantrieb

Antrieb für Drehventile und Klappen, vorgesehen für stationäre Heizungs-, Lüftungs- und Klimaanlagen. Die Konstruktion ist für den Einsatz im Freien geeignet.

Wichtige Merkmale und technische Daten

• Motordrehmoment: 40 Nm; Steuerung: Auf/Zu.
• Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Motorlaufzeit: 35 s / 90°.
• Leistungsaufnahme im Betrieb: 6 W; im Ruhezustand: 1 W; Auslegungsleistung: 11 VA.
• Stromversorgungs- und Steueranschluss: Kabel 1 m, 3x 0.75 mm² (halogenfrei).
• Schutzart IEC/EN: IP66/67; Schutzklasse IEC/EN: II, verstärkte Isolierung.
• Anschlussflansch: F05. Die Montage am Ventil ist in Positionen im Abstand von 90° möglich.
• Stellungsanzeige und manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; für die manuelle Verstellung muss die Gehäuseabdeckung abgenommen werden.
• Drehwinkel über mechanische Anschläge einstellbar; Standardeinstellung: 0...90°.
• Umgebungstemperatur: -30...50°C.

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch, sobald die Endstellung erreicht ist. Montagearbeiten dürfen ausschließlich von qualifizierten Fachkräften ausgeführt werden.
