Belimo LM230A - actuador para compuertas

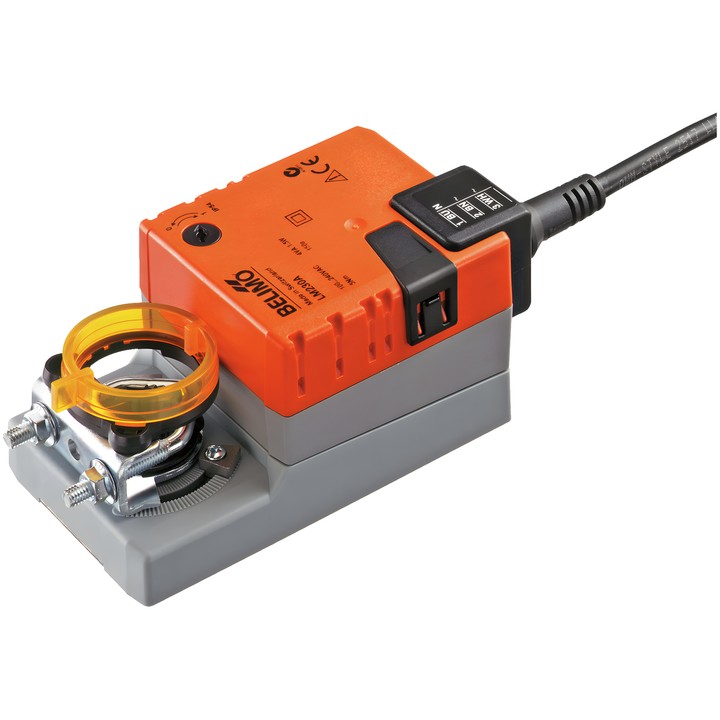

Actuador para compuertas Belimo LM230A

El LM230A es un actuador para regular compuertas de aire en instalaciones técnicas de edificios. Según la ficha técnica, está diseñado para compuertas de aire con una superficie de hasta aprox. 1 m².

Características y parámetros principales

• Par motor: 5 Nm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Abrir/Cerrar, de 3 puntos.
• Tiempo de recorrido del motor: 150 s / 90°; ángulo de giro: máx. 95°.
• Sentido de giro seleccionable mediante interruptor: 0 (giro a la izquierda) / 1 (giro a la derecha).
• Accionamiento manual mediante pulsador con posibilidad de bloqueo; el ángulo de giro se limita por ambos lados mediante topes mecánicos ajustables.
• Conexión mecánica: abrazadera universal para ejes de 6...20 mm. Indicador mecánico de posición.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Consumo durante el funcionamiento: 1.5 W; en posición de reposo: 0.5 W; potencia para dimensionar los cables: 3.5 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar la posición final.
