Belimo P10000A GR - potenciómetro de realimentación

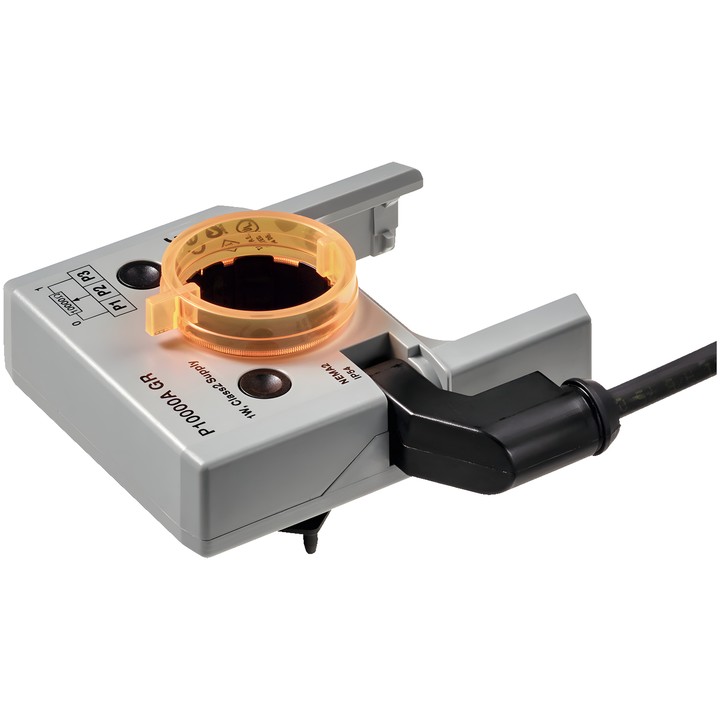

Potenciómetro de realimentación Belimo P10000A GR

Potenciómetro de realimentación acoplable para actuadores de compuerta y actuadores rotativos. La placa de soporte transmite la posición desde la abrazadera del eje o el indicador de posición al potenciómetro. El dispositivo puede utilizarse con controladores de realimentación fija para el control modulante de compuertas, así como para indicar la posición de la compuerta o como dispositivo de ajuste para actuadores que funcionan en paralelo.

Características principales y datos técnicos

• Resistencia nominal: 10 kΩ; tolerancia: ±5%.
• Capacidad de carga máxima: 1 W; linealidad: ±2%.
• Resolución: mín. 1%; resistencia residual: máx. 5% en ambos lados.
• Conexión del potenciómetro: cable de 1 m, 3 x 0.75 mm², FRNC (sin halógenos).
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F]; humedad ambiente: máx. 95% RH, sin condensación.
• Color de la tapa y la base de la carcasa: gris.

Cables: S1 – violeta, S2 – rojo, S3 – blanco. El fabricante recomienda conectar el potenciómetro como divisor de tensión si funciona principalmente dentro del mismo intervalo angular reducido.
