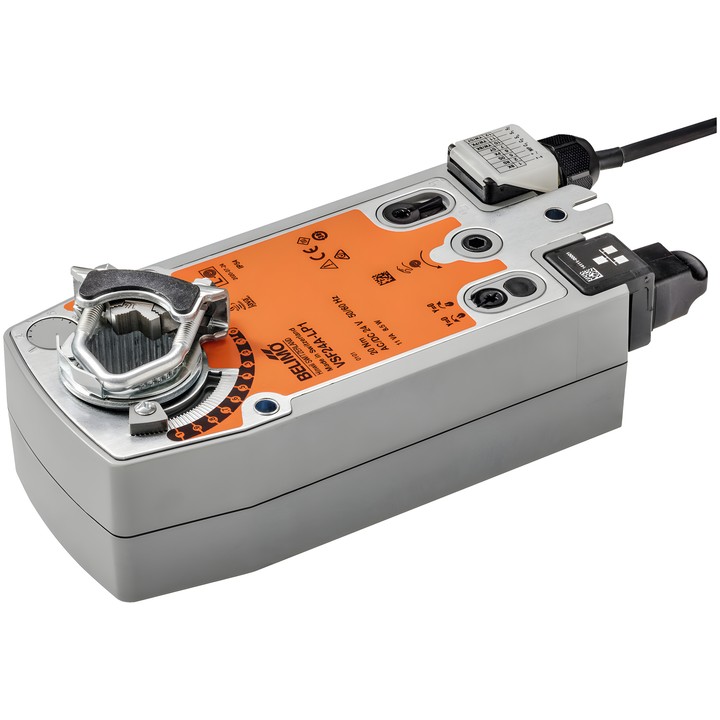

Belimo VSF24A-LP1 - actuador giratorio para compuertas con función de seguridad

Belimo VSF24A-LP1 – actuador para compuertas

Actuador giratorio con función de seguridad, diseñado para compuertas de aire con una superficie de hasta aprox. 4 m². Puede controlarse mediante Cloud, BACnet/IP o Modbus TCP. En modo híbrido, la posición se determina mediante una señal de control analógica y las interfaces de comunicación permiten leer puntos de datos.

Características y parámetros principales

• Par del motor: 20 Nm; par de la función de seguridad: 20 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Rango de funcionamiento Y: 2...10 V; rango de funcionamiento Y variable: 0.5...10 V.
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo de funcionamiento del motor ajustable: 70...220 s.
• Tiempo de funcionamiento de la función de seguridad: <20 s @ -20...50°C, <60 s @ -30°C.
• Ángulo de giro: 95°; ajustable mediante topes mecánicos.
• Consumo de potencia durante el funcionamiento: 8.5 W; en posición de reposo: 3.5 W; potencia de dimensionamiento para seleccionar cables: 11 VA.
• Comunicación: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP y servidor web integrado.
• Se pueden conectar dos sensores y convertir sus señales para que las utilice un sistema de nivel superior.
• Ajuste manual mediante manivela e interruptor de bloqueo; indicador mecánico de posición.
• Abrazadera universal para eje de 10...25.4 mm; conexión de alimentación y control: cable de 1 m, 6x 0.5 mm²; conexión Ethernet: toma RJ45.
• Grado de protección: IP40; temperatura ambiente: -30...50°C [-22...122°F].
