Belimo H664SP - vanne à siège 2 voies

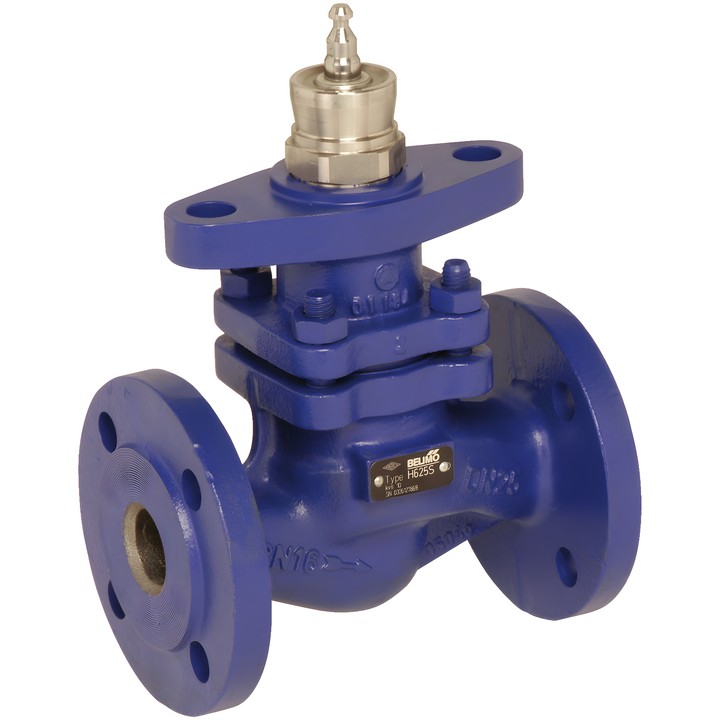

Belimo H664SP – vanne à siège DN 65

Vanne à siège 2 voies avec clapet partiellement équilibré en pression, conçue pour les installations fermées d’eau et de vapeur dans des applications non critiques. Elle peut être utilisée pour la régulation modulante des installations de ventilation et de chauffage côté eau.

Principales caractéristiques techniques

• DN 65, PN 16 ; raccordement à brides.
• Kvs 58 m³/h ; course 18 mm.
• Fluide : eau et vapeur (Δp/P1 <0,4), eau avec max. 50 % vol. de glycol.
• Température du fluide : 5...150°C [41...302°F] ; 120°C jusqu’à 1600 kPa, 150°C jusqu’à 1400 kPa.
• Caractéristique à pourcentage égal ; fuite admissible : max. 0,05 % de la valeur Kvs.
• Corps de vanne : EN-GJL-250 (GG 25) ; élément de fermeture, tige et siège en acier inoxydable ; joint de tige : bague en V en PTFE.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. La pression différentielle maximale et la pression de fermeture dépendent de l’actionneur de vanne à siège installé.
