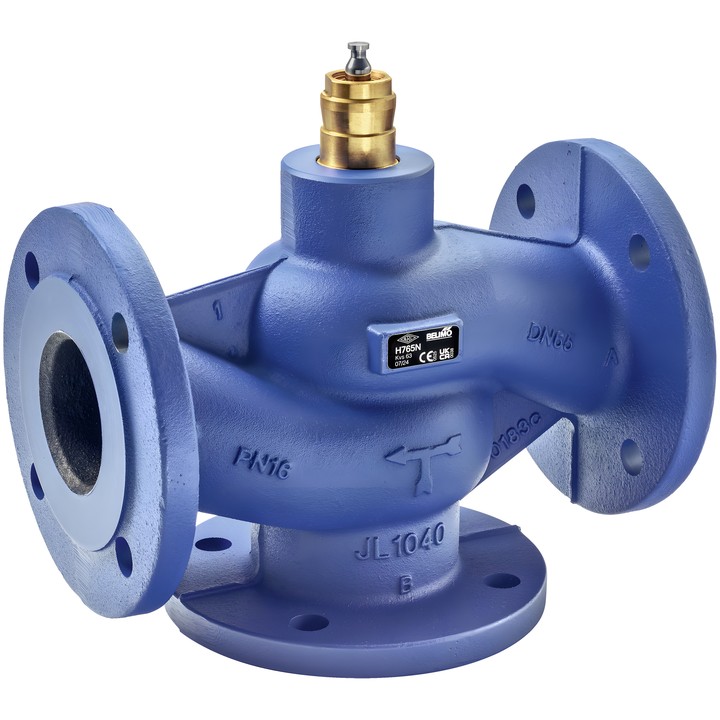

Belimo H764N - vanne à siège 3 voies DN 65

Belimo H764N – vanne à siège 3 voies

Vanne à brides destinée à la régulation dans les circuits d’eau fermés. Elle peut fonctionner avec de l’eau ou de l’eau contenant au maximum 50 % vol. de glycol.

Principales caractéristiques techniques

• Type : 3 voies ; DN 65 ; PN 16.
• Raccordement de tuyauterie : bride, conformément à ISO 7005-2.
• Kvs : 58 m³/h ; course : 18 mm.
• Température du fluide : -10...120°C [14...248°F].
• Caractéristique de débit : A – AB : caractéristique à pourcentage égal ; B – AB : linéaire.
• Fuites admissibles : A – AB : max. 0,05 % de la valeur Kvs ; B – AB : max. 1 % de la valeur Kvs.
• Corps de vanne : EN-GJL-250 (GG 25) ; obturateur et tige : acier inoxydable ; étanchéité de tige : joint torique EPDM.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à l’axe. Le montage avec la tige orientée vers le bas est interdit. Respecter le sens d’écoulement indiqué par la flèche sur le corps. Pour une température du fluide de -10...2°C, le chauffage de la tige est requis.
