Belimo HTD24-SR - servomoteur rotatif pour vannes mélangeuses

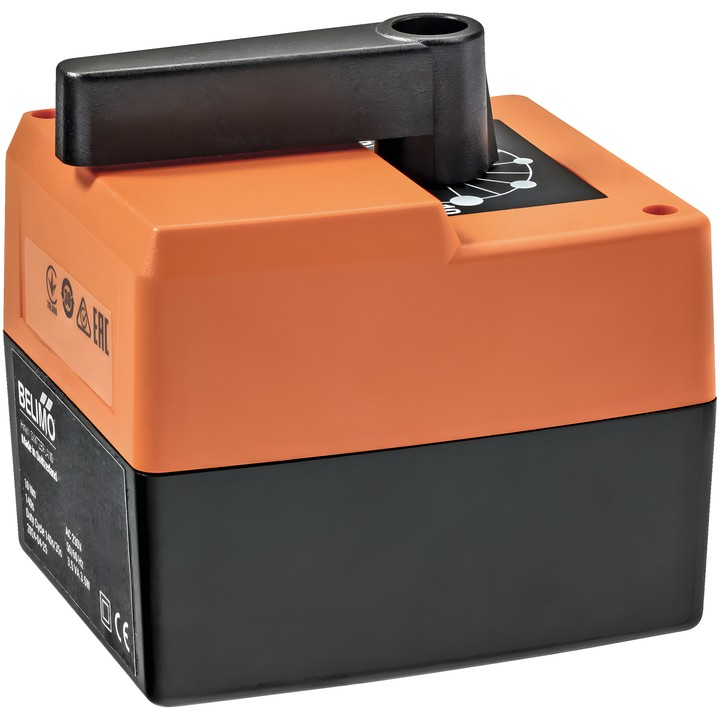

Servomoteur rotatif Belimo HTD24-SR

Le servomoteur est destiné aux vannes mélangeuses dans les installations fixes de chauffage, de ventilation et de climatisation. Son montage sur la vanne nécessite un kit de montage adapté.

Caractéristiques et spécifications principales

• Couple : 5 Nm ; angle de rotation : 90°.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande modulante ; plage du signal Y : 2...10 V, avec choix de 0...10 V ou 2...10 V.
• Signal de retour de position U : 2...10 V ; précision de positionnement : ±5%.
• Temps de course du moteur : 140 s / 90° ; sens de déplacement : rotation vers la droite (cw).
• Consommation électrique en fonctionnement : 1 W ; puissance pour le dimensionnement du câble : 2.5 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Commande manuelle : désengagement temporaire ou permanent du réducteur à l’aide du bouton rotatif sur le boîtier.
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : 0...50°C ; humidité ambiante : max. 95% RH, sans condensation.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course. Protéger l’appareil de l’humidité ; il n’est pas destiné à une utilisation en extérieur.
