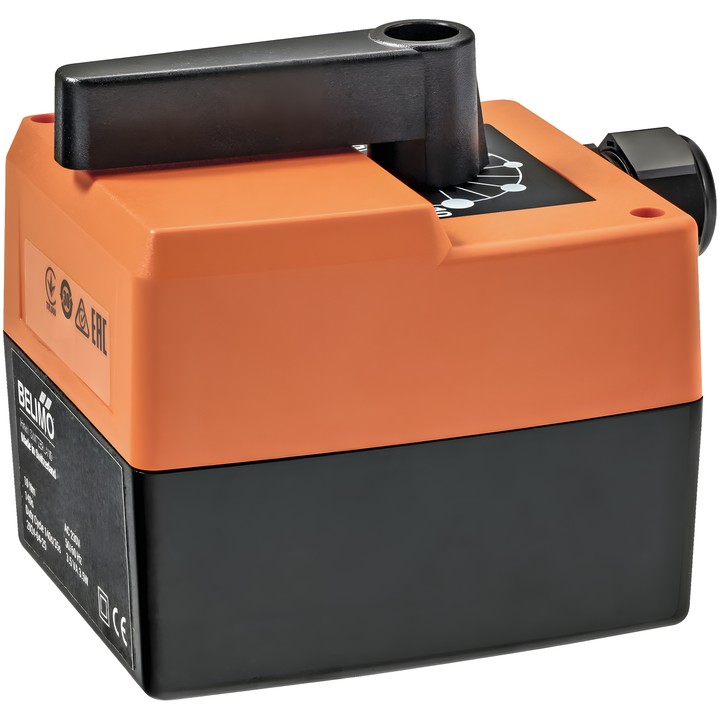

Belimo HTL24-3-T
Servomoteur rotatif destiné à entraîner des vannes mélangeuses dans des installations stationnaires de chauffage, ventilation et climatisation, utilisé avec un kit de montage. Commande par signal 3 points.
Caractéristiques et paramètres principaux
- Couple : 10 Nm.
- Tension nominale : AC 24 V ; fréquence : 50/60 Hz ; plage de tension : AC 19.2...28.8 V.
- Puissance consommée en fonctionnement : 1.5 W ; puissance de dimensionnement pour le choix des câbles : 1.5 VA.
- Commande : 3 points ; temps de course du moteur : 280 s / 90°.
- Angle de rotation : 90° ; sens de rotation du moteur : vers la droite (cw).
- Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø6...8 mm, 3 conducteurs).
- Réglage manuel : débrayage temporaire ou permanent du réducteur à l’aide du bouton sur le boîtier.
- Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
- Niveau de puissance acoustique du moteur : 35 dB(A).
- Température ambiante : 0...50°C ; humidité ambiante : max. 95% RH, sans condensation.
Montage avec une vis ; la goupille fournie sert de dispositif anti-rotation. L’orientation de montage peut être choisie par incréments de 90°. Le servomoteur s’arrête automatiquement lorsque les positions finales sont atteintes.
Protéger l’appareil de l’humidité ; il n’est pas destiné à une utilisation en extérieur. Alimentation par transformateur d’isolement.
