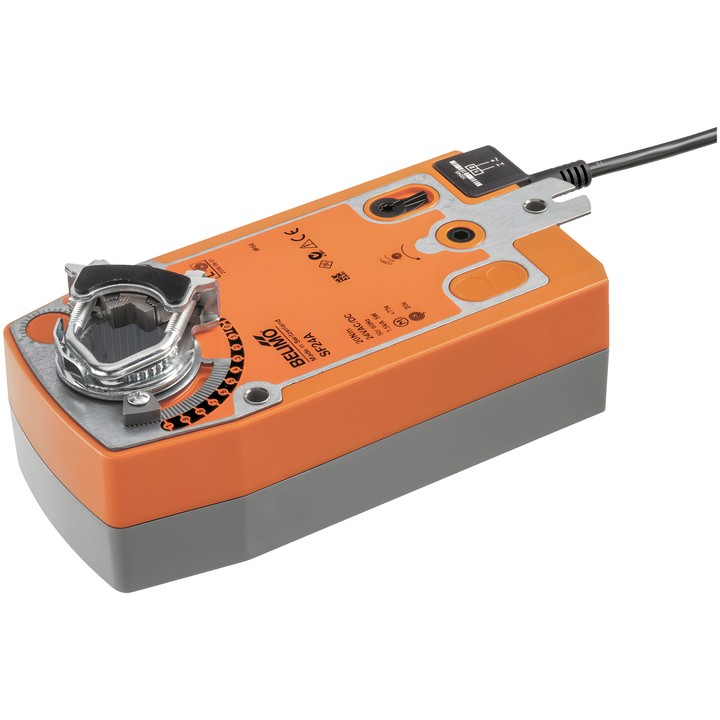

Belimo SF24A-3 - servomoteur rotatif pour registres avec ressort de rappel

Belimo SF24A-3 – servomoteur pour registres d’air

Servomoteur rotatif conçu pour réguler les registres dans les installations fixes de chauffage, ventilation et climatisation. Le signal 3 points commande le déplacement vers la position de fonctionnement tout en tendant le ressort. En cas de coupure de l’alimentation, le ressort place le registre en position de sécurité.

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 20 Nm.
• Alimentation : AC 24 V, 50/60 Hz ; plage de tension AC 19.2...28.8 V.
• Commande : 3 points ; durée de fonctionnement du moteur : 150 s / 90°.
• Durée de fonctionnement de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation maximal : 95° ; réglage de la butée mécanique à partir de 33% par incréments de 2.5%.
• Pince d’arbre universelle : 10...25.4 mm ; indicateur mécanique de position.
• Manœuvre manuelle par manivelle et verrouillage par interrupteur.
• Consommation électrique en fonctionnement : 7.5 W ; en position de repos : 2.5 W ; puissance de dimensionnement : 10 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Indice de protection : IP54 ; température ambiante : -30...50°C.

Selon la fiche technique, le servomoteur est destiné aux registres d’air d’une surface allant jusqu’à environ 4 m². Le choix du couple requis doit tenir compte des données du fabricant du registre ainsi que des conditions de montage et de ventilation.
