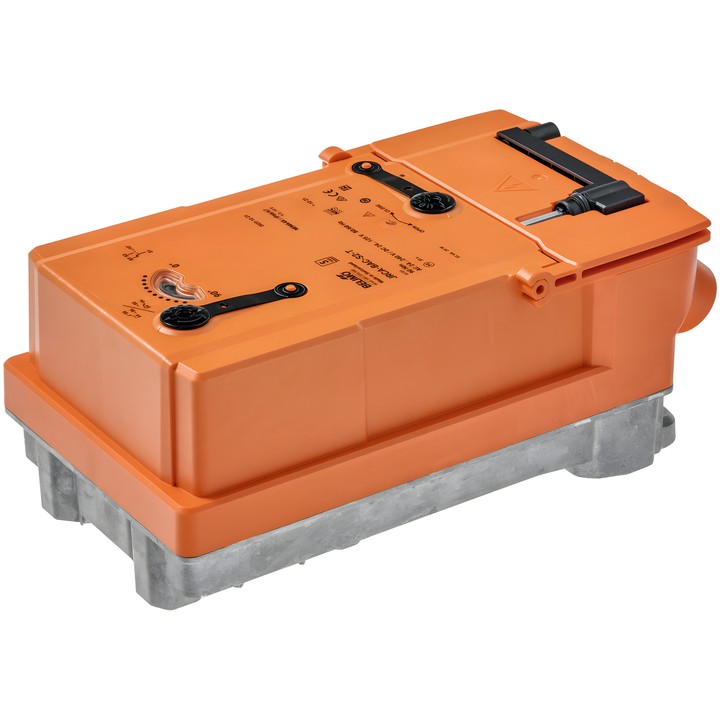

Belimo JRCA-BAC-S2-T - servomoteur rotatif pour registres

Servomoteur rotatif Belimo JRCA-BAC-S2-T

Servomoteur rotatif électronique pour registres, conçu pour une commande modulante, communicante et hybride. Il permet également la conversion des signaux des capteurs connectés.

Caractéristiques et paramètres principaux

• Couple moteur : 90 Nm ; alimentation : AC 24...240 V / DC 24...125 V, 50/60 Hz.
• Communication : BACnet MS/TP, Modbus RTU, MP-Bus ; plage de fonctionnement Y : 2...10 V, configurable : 0.5...10 V ou 4...20 mA.
• Durée de course du moteur : 35 s / 90° ; réglable : 20...120 s.
• Deux contacts auxiliaires intégrés 2x SPDT : 1x 10° / 1x 0...90° (réglage par défaut 85°).
• Consommation électrique en mouvement : 20 W ; au repos : 7 W. Puissance de dimensionnement pour le choix du câble : à 24 V 20 VA / à 240 V 55 VA.
• Bornes d’alimentation : 0.5...2.5 mm² ; bornes de commande : 0.34...1.5 mm² ; conducteurs en cuivre uniquement.
• Indice de protection IEC/EN IP66/67 ; bride de raccordement F07 (F05/F10 uniquement avec des accessoires).
• Réglage manuel à l’aide d’une manivelle, indicateur mécanique de position intégré et chauffage interne pour éviter la condensation.
• Configuration des paramètres avec Belimo Assistant 2, y compris via NFC.
