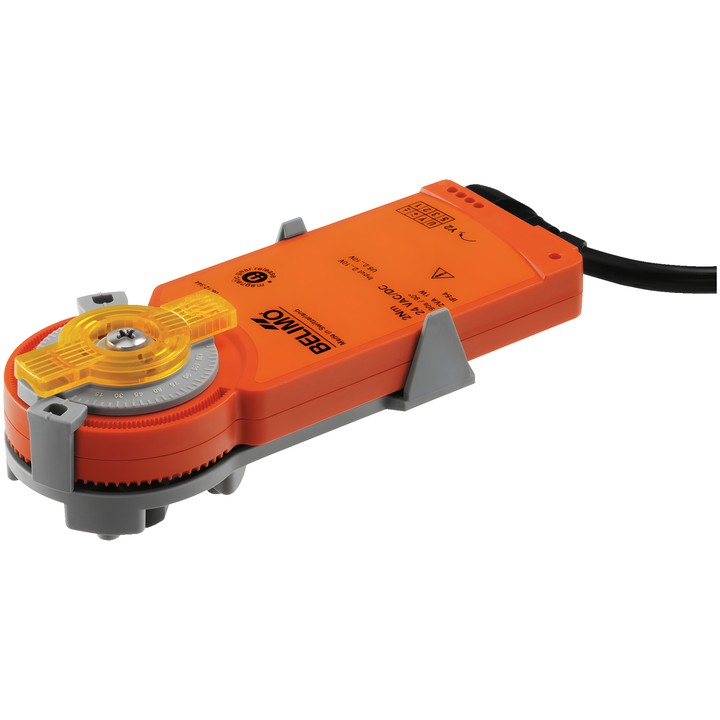

Belimo KR24 - servomoteur rotatif pour robinets à boisseau sphérique

Servomoteur rotatif Belimo KR24

Servomoteur électronique pour robinets à boisseau sphérique, destiné aux installations fixes de chauffage, de ventilation et de climatisation. Il permet un réglage manuel à l’aide d’un aimant ainsi qu’une limitation de l’angle de rotation.

Caractéristiques et spécifications principales

• Couple : 2 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande : Tout ou Rien, 3 points.
• Temps de course : 75 s / 90°.
• Consommation électrique en mouvement : 0.5 W ; à l’arrêt : 0.2 W ; pour le dimensionnement des câbles : 1 VA.
• Raccordement de l’alimentation et de la commande : Cable 1 m, 3x 0.75 mm².
• Réglage manuel à l’aide d’un aimant ; aimant Z-MA fourni.
• Indicateur mécanique de position enfichable.
• Limitation de l’angle de rotation à partir de 90° (A – AB = 100%) par incréments de 2.5° ; l’échelle correspond à 25...100% de la valeur Kvs.
• Classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV) ; indice de protection IEC/EN : IP54.
• Température ambiante : -30...50°C.

Le montage direct sur le robinet à boisseau sphérique s’effectue à l’aide d’une seule vis. La position de montage par rapport au robinet peut être choisie par incréments de 90°.
