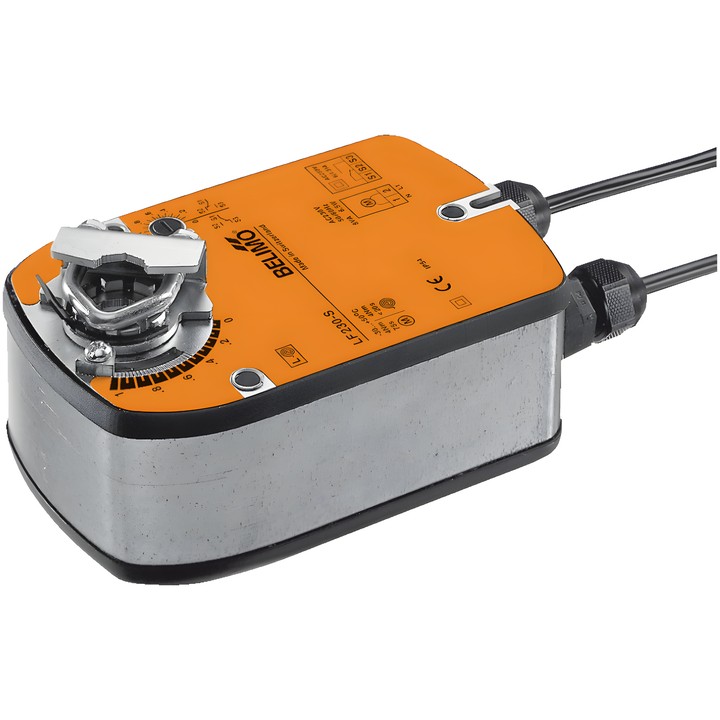

Belimo LF230-S - servomoteur rotatif pour registres avec fonction de sécurité

Belimo LF230-S

Servomoteur rotatif destiné au réglage des registres dans les installations techniques des bâtiments. En fonctionnement, le moteur place le registre en position de service et tend le ressort de rappel. En cas de coupure de l’alimentation, le ressort amène le registre en position de sécurité. Le produit est conçu pour des registres d’air d’une surface allant jusqu’à env. 0.8 m².

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 4 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Ouvert/Fermé.
• Temps de course du moteur : 75 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Contact auxiliaire intégré : 1x SPDT, 0...100%.
• Consommation pendant le mouvement : 3.5 W ; au repos : 2 W ; pour le dimensionnement des câbles : 6.5 VA.
• Angle de rotation : max. 95° ; réglage par une butée mécanique intégrée.
• Montage sur l’axe du registre : collier universel 8...16 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm² ; raccordement du contact auxiliaire : câble 1 m, 3x 0.75 mm².
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].
