Belimo P1000A-F - potentiomètre de recopie

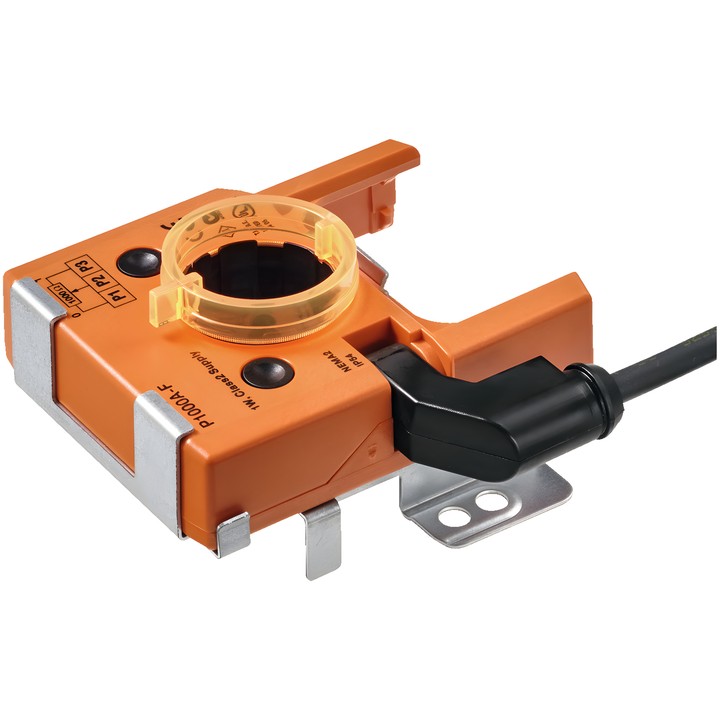

Potentiomètre de recopie Belimo P1000A-F

L’appareil convertit le mouvement rotatif du servomoteur à ressort de rappel en un signal de potentiomètre de recopie. Il est conçu pour être utilisé avec les servomoteurs LF.., NF..A.. et SF..A... L’unité se monte directement sur l’arbre creux du servomoteur à l’aide d’un adaptateur, puis se visse sur le servomoteur.

Caractéristiques et spécifications principales

• Résistance nominale : 1 kΩ ; tolérance : ±5%.
• Charge maximale : 1 W ; linéarité : ±2% ; résolution : min. 1%.
• Résistance résiduelle : max. 5% des deux côtés.
• Raccordement du potentiomètre : câble de 1 m, 3 x 0.75 mm², FRNC (sans halogène).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
• Accessoires de montage inclus.

Le potentiomètre est utilisé pour la commande modulante des registres, en association avec des régulateurs à recopie fixe. Il peut également être utilisé avec des systèmes d’indication de la position du registre ou comme dispositif de réglage pour le fonctionnement en parallèle des servomoteurs.
