Belimo LF24 - servomoteur rotatif pour clapets avec fonction de sécurité

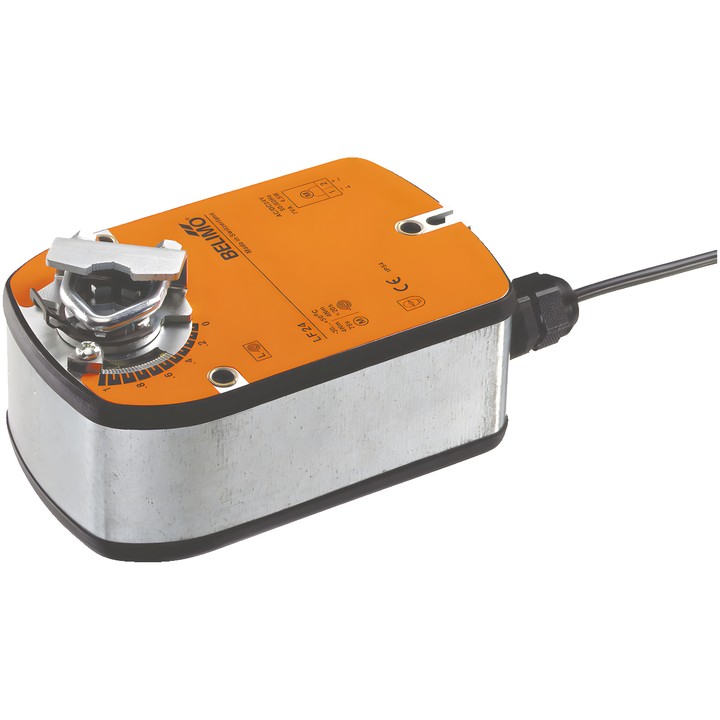

Servomoteur Belimo LF24

Servomoteur rotatif avec fonction de sécurité destiné au positionnement des clapets dans les installations fixes de chauffage, ventilation et climatisation. Selon la fiche technique, il est conçu pour des clapets d’air d’une surface allant jusqu’à env. 0.8 m².

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 4 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : Fermé/Ouvert.
• Consommation pendant le mouvement : 5 W ; au repos : 2.5 W ; puissance de dimensionnement des câbles : 7 VA.
• Durée de course du moteur : 75 s / 90° ; durée de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95° ; réglage au moyen d’une butée mécanique intégrée.
• Raccordement mécanique : borne universelle 8...16 mm ; raccordement de l’alimentation et de la commande : câble de 1 m, 2x 0.75 mm².
• Indication de position : mécanique ; commande manuelle : non.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

En fonctionnement, le servomoteur déplace le clapet tout en tendant le ressort de rappel. En cas de coupure de l’alimentation, l’énergie du ressort place le clapet en position de sécurité. Le sens de déplacement du moteur et de la fonction de sécurité peut être choisi par un montage G/D.
