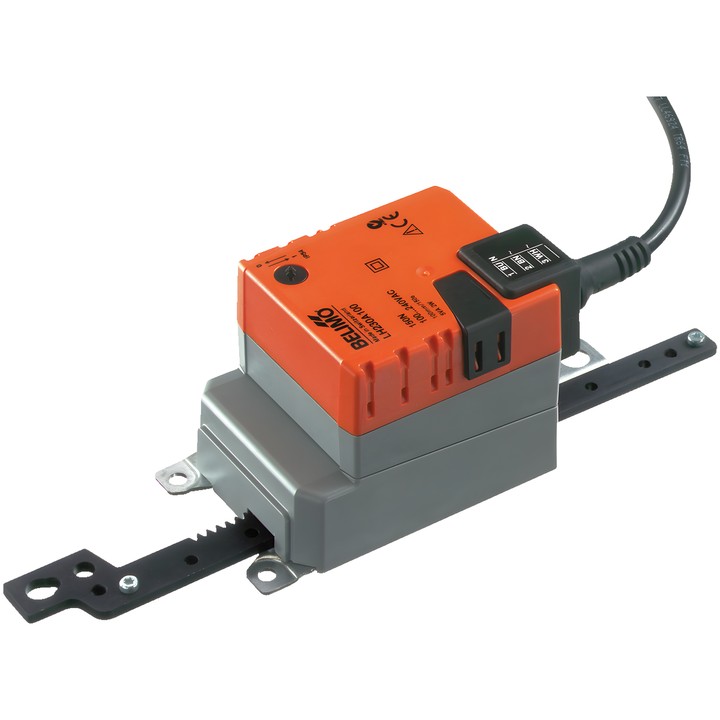

Belimo LH230A100 - servomoteur linéaire 150 N

Servomoteur linéaire Belimo LH230A100

Ce modèle est destiné à la régulation des registres et des vannes à tiroir dans les installations fixes de chauffage, de ventilation et de climatisation. Selon la fiche technique, il peut commander des registres d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

• Force du moteur : 150 N.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Course : 100 mm ; max. 100 mm, réglable par incréments de 20 mm. La course est limitée des deux côtés par des butées mécaniques.
• Temps de course du moteur : 150 s / 100 mm.
• Sens de déplacement sélectionné par le commutateur 0 (sorti) / 1 (rentré).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Consommation électrique : 2 W en mouvement, 1 W à l’arrêt ; puissance de dimensionnement pour le choix des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position finale. En cas de montage avec des forces transversales, une béquille pivotante et un élément d’accouplement appropriés doivent être utilisés conformément aux instructions du fabricant.
