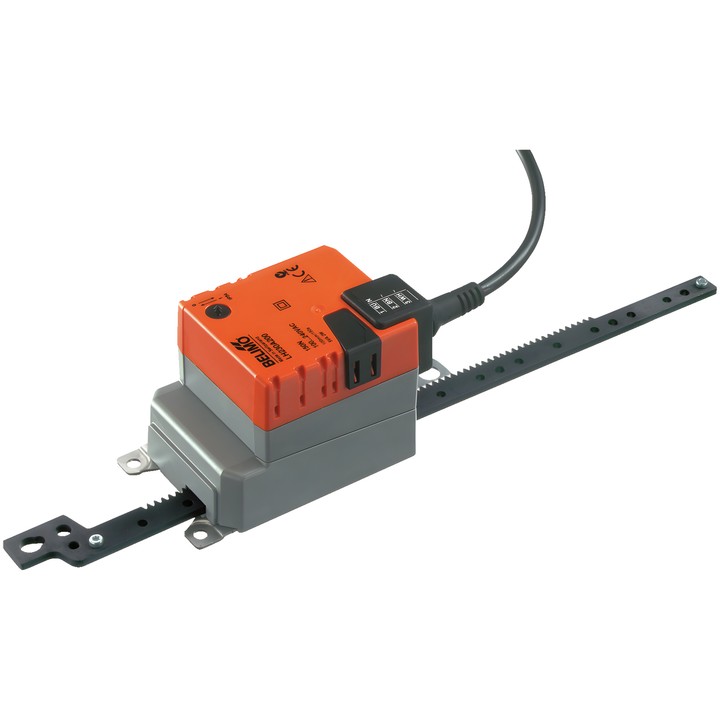

Belimo LH230A200 – servomoteur linéaire

Servomoteur destiné à la régulation des clapets et des vannes à tiroir dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des clapets d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques principales et données techniques

• Force du servomoteur : 150 N.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Course : max. 200 mm, réglable par pas de 20 mm ; limitation de course des deux côtés par des butées mécaniques.
• Temps de déplacement du moteur : 150 s / 100 mm.
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 1 W ; pour le dimensionnement des câbles : 5 VA.
• Sens de déplacement sélectionnable par commutateur 0 (sorti) / 1 (rentré).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée. Le montage doit être effectué conformément aux instructions du fabricant, en tenant compte des éventuels efforts transversaux.
