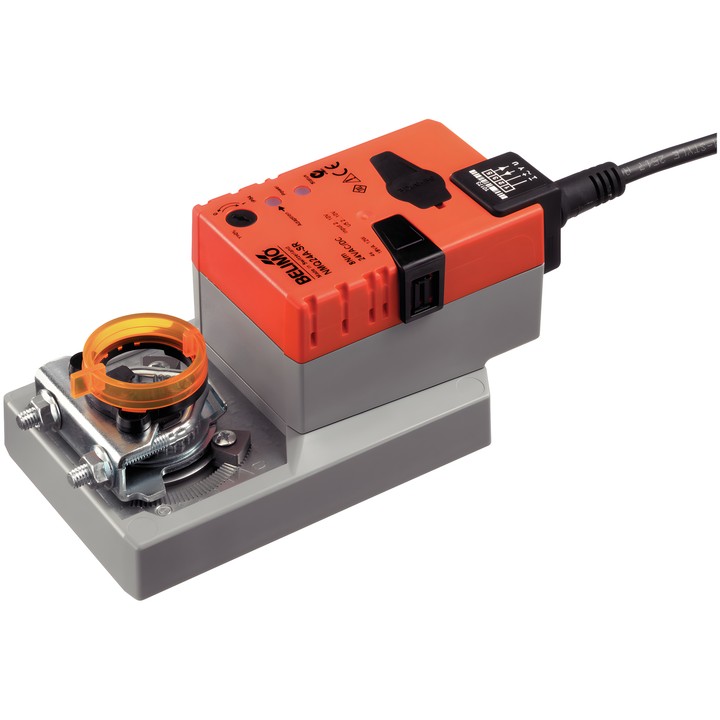

Belimo NMQ24A-SR - servomoteur de volet à commande analogique

Belimo NMQ24A-SR – servomoteur de volet

Servomoteur à commande analogique destiné à manœuvrer des volets dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des volets d’air d’une surface allant jusqu’à environ 1.5 m².

Caractéristiques et paramètres principaux

• Couple : 8 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Signal de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 4 s / 90° ; angle de rotation : max. 95°, avec limitation possible des deux côtés par des butées mécaniques. Angle de rotation minimal admissible : 30°.
• Sens de déplacement sélectionné par un commutateur 0/1 ; commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Collier d’axe universel pour axes de 8...26.7 mm ; indicateur de position mécanique amovible.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Consommation pendant le mouvement : 13 W ; en position de repos : 2 W ; puissance de dimensionnement du câblage : 23 VA.
• Indice de protection IEC/EN IP54 ; température ambiante : -30...40°C [-22...104°F].

Lors de la première mise sous tension, le servomoteur adapte la plage de réglage aux positions de fin de course mécaniques. L’adaptation peut également être lancée par le bouton-poussoir.
