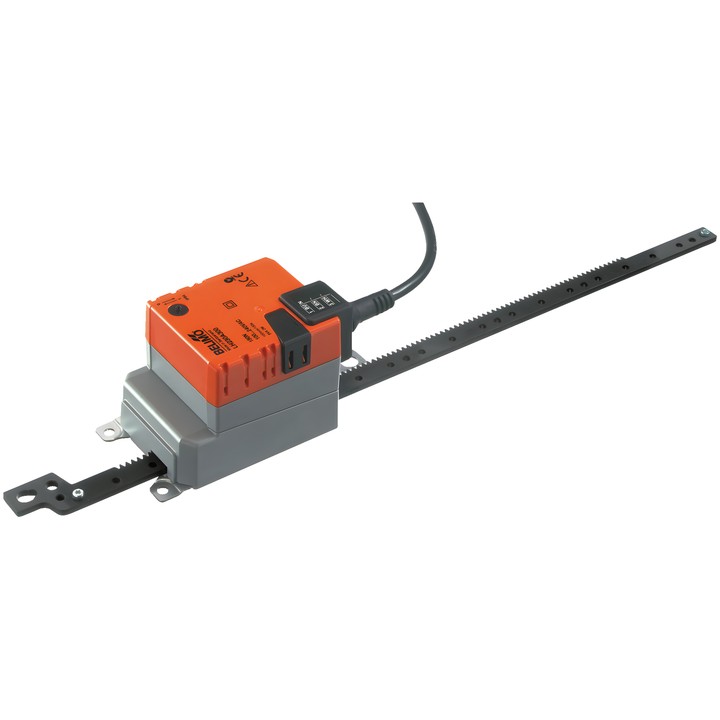

Belimo LH230A300 - servomoteur linéaire pour registres

Belimo LH230A300 – servomoteur linéaire

Servomoteur destiné au réglage de registres et de vannes dans les installations fixes de chauffage, de ventilation et de climatisation. Selon la fiche technique, il convient aux registres d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

• Force du servomoteur : 150 N.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Course : 300 mm ; max. 300 mm, réglable par incréments de 20 mm. Limitation de course des deux côtés par des butées mécaniques.
• Durée de course du moteur : 150 s / 100 mm.
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 1 W ; puissance de dimensionnement : 5 VA.
• Sens de déplacement sélectionnable par commutateur 0 (sorti) / 1 (rentré).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint une butée de fin de course.
