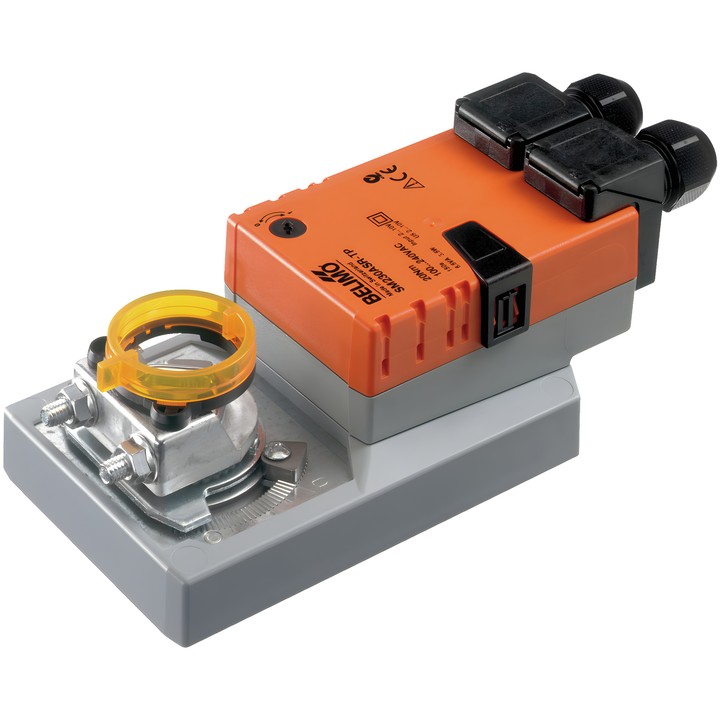

Belimo SM230ASR-TP - servomoteur de registre à commande analogique

Belimo SM230ASR-TP - servomoteur de registre à commande analogique

Belimo
1 026,62 zł
TTC
834,65 zł tax excluded

Servomoteur de registre Belimo SM230ASR-TP avec un couple de 20 Nm, une alimentation AC 100...240 V et une commande par signal 2...10 V. Le temps de course est de 150 s / 90° et la plage du signal de recopie de position est de 2...10 V.

Livraison sous environ 14 jours
Partager

Belimo SM230ASR-TP

Servomoteur modulant destiné au positionnement des registres dans les installations techniques des bâtiments. Le fabricant indique une dimension de registre jusqu'à env. 4 m².

Caractéristiques principales

  • Couple : 20 Nm ; temps de course : 150 s / 90°.
  • Tension nominale : AC 100...240 V, 50/60 Hz.
  • Plage de fonctionnement du signal de commande Y : 2...10 V ; signal de recopie de position U : 2...10 V.
  • Consommation en fonctionnement : 3.5 W ; en position de repos : 1 W ; pour le dimensionnement des câbles : 6.5 VA.
  • Angle de rotation : max. 95°, avec butées mécaniques réglables des deux côtés.
  • Sens de déplacement sélectionnable par commutateur 0/1 ; commande manuelle par bouton-poussoir avec possibilité de verrouillage.
  • Étrier de montage universel réversible pour arbre de 10...20 mm ; raccordement électrique par bornes.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    SM230ASR-TP
  • EAN13
    7630498114359

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    3.5 W
  • Consommation électrique (maintien)
    1 W
  • Puissance nominale
    6.5 VA
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Temps de course (moteur)
    150 s / 90°
  • Raccordement électrique
    Bornes 4 mm² (câble ø4...10 mm, 2 conducteurs)
  • Température ambiante
    -30...50°C [-22...122°F]
  • Couple
    20 Nm
  • Sens de déplacement – moteur
    Sélectionnable par commutateur 0/1
  • Angle de rotation
    95°
  • Raccordement mécanique
    Bride de montage universelle réversible 10...20 mm
  • Raccordement de commande
    Bornes 4 mm² (câble ø4...10 mm, 4 conducteurs)

Techniczna karta katalogowa

Téléchargement (1.73MB)

Instrukcja montażu

Téléchargement (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Téléchargement (32.8KB)

Environmental Declaration – SM..

Téléchargement (72.49KB)
