Belimo LMQ24A-VST - servomoteur rotatif pour registres VAV et CAV

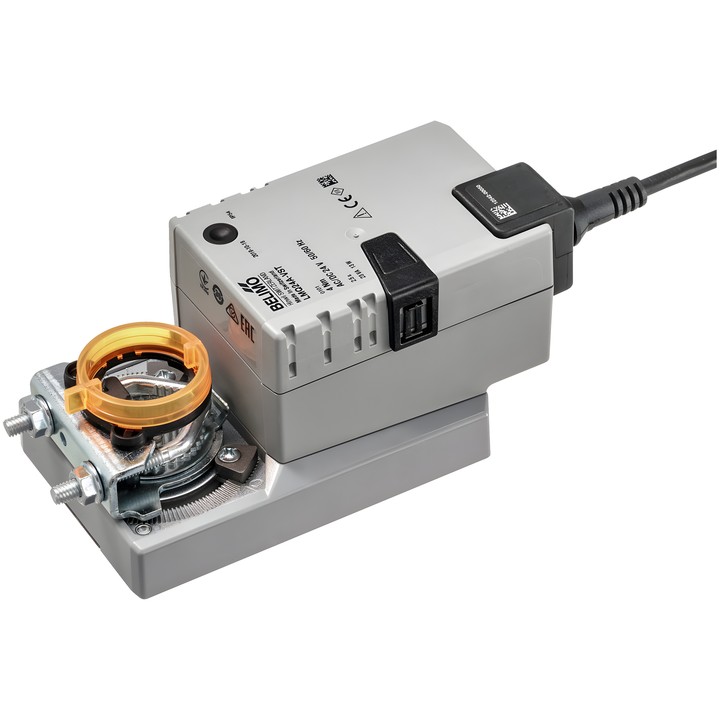

Servomoteur Belimo LMQ24A-VST

Servomoteur rotatif VAV-Universal prêt à raccorder, destiné aux unités VAV et CAV des installations techniques de bâtiments. Selon la fiche technique : pour des registres d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

• Couple du moteur : 4 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande : communication PP ; durée de course du moteur : 2.5 s / 90°.
• Angle de rotation : 95° ; butées mécaniques d’angle de rotation et indicateur mécanique de position.
• Puissance absorbée en fonctionnement : 13 W ; en position de repos : 2 W ; puissance de dimensionnement des câbles : 23 VA.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Raccordement mécanique : collier d’axe universel 8...26.7 mm.
• Raccordement de l’alimentation et de la commande : câble de 0.5 m avec connecteur VST.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Après la mise en service du système et après chaque modification de l’angle de rotation, une adaptation doit être effectuée en appuyant une fois sur le bouton d’adaptation.
