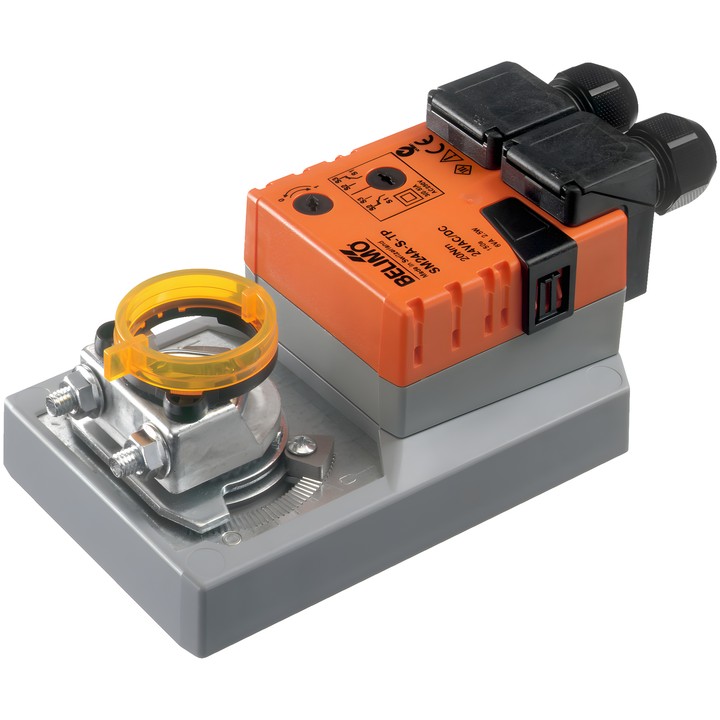

Belimo SM24A-S-TP – servomoteur de registre

Servomoteur rotatif destiné au réglage des registres d’air dans les installations fixes de chauffage, ventilation et climatisation. Se monte directement sur l’axe du registre à l’aide d’un collier universel.

Caractéristiques principales

• Couple du moteur : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Temps de course du moteur : 150 s / 90° ; angle de rotation : max. 95°.
• Contact auxiliaire intégré et réglable 1x SPDT, 0...100%.
• Sens de déplacement sélectionnable par commutateur 0 (rotation à gauche) / 1 (rotation à droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; réglage de l’angle de rotation par butées mécaniques.
• Collier de montage universel réversible 10...20 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande, ainsi que du contact auxiliaire : bornes 4 mm² (câble ø4...10 mm, 3 conducteurs).
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 0.2 W ; pour le dimensionnement des câbles : 4 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
