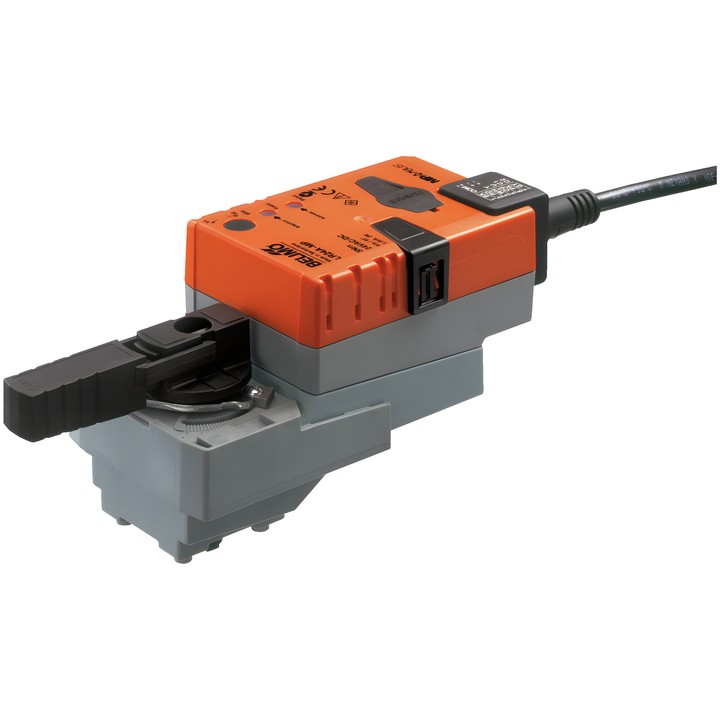

Belimo LR24A-KNX - servomoteur rotatif pour vannes à boisseau sphérique

Belimo LR24A-KNX – servomoteur pour vannes à boisseau sphérique

Servomoteur rotatif communicant avec interface KNX (S-Mode). Il permet de raccorder un capteur passif ou actif, ou un contact de commutation, et de transmettre le signal du capteur à KNX. L’application KNX intégrée prend en charge les vannes 2 et 3 voies ainsi que les vannes 6 voies dans les installations à 4 tubes.

Caractéristiques et paramètres principaux

• Couple : 5 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Communication : KNX (S-Mode), support KNX TP.
• Temps de course : 90 s / 90° ; temps de course réglable : 35...150 s.
• Puissance absorbée en fonctionnement : 2.5 W ; au repos : 1.3 W ; pour le dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position et limiteurs mécaniques réglables de l’angle de rotation.
• Adaptation de la plage de réglage à la première mise sous tension ; l’adaptation peut également être lancée manuellement.
• Surveillance de la condensation dans l’application KNX lorsqu’un capteur de condensation est raccordé.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
