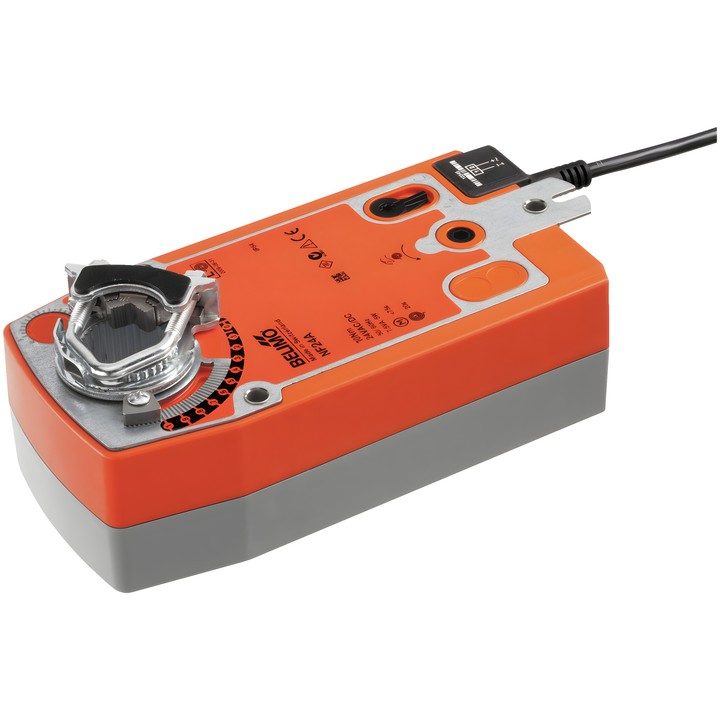

Belimo NF24A-3 - servomoteur rotatif pour clapets avec rappel par ressort

Belimo NF24A-3 – servomoteur pour clapets

Servomoteur rotatif avec fonction de sécurité, destiné au positionnement des clapets d’air dans les installations techniques des bâtiments. Pendant le fonctionnement de l’actionneur, le ressort de rappel est tendu ; en cas de coupure de l’alimentation, il ramène le clapet en position de sécurité.

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 10 Nm.
• Alimentation : AC 24 V, 50/60 Hz ; plage de tension AC : 19.2...28.8 V.
• Commande : 3 points.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95° ; réglage par butées mécaniques.
• Raccordement mécanique : collier universel 10...25.4 mm ; indicateur mécanique de position.
• Manœuvre manuelle à l’aide d’une manivelle et d’un interrupteur de verrouillage.
• Puissance absorbée en mouvement : 6.5 W ; au repos : 2.5 W ; puissance de dimensionnement pour le choix des câbles : 9 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Indice de protection : IP54 ; NEMA 2 ; boîtier UL Enclosure Type 2.

Selon la fiche technique, le servomoteur est destiné aux clapets d’air d’une surface allant jusqu’à env. 2 m². Pour choisir le couple requis, tenez compte des données du fabricant du clapet ainsi que des conditions de montage et de ventilation.
