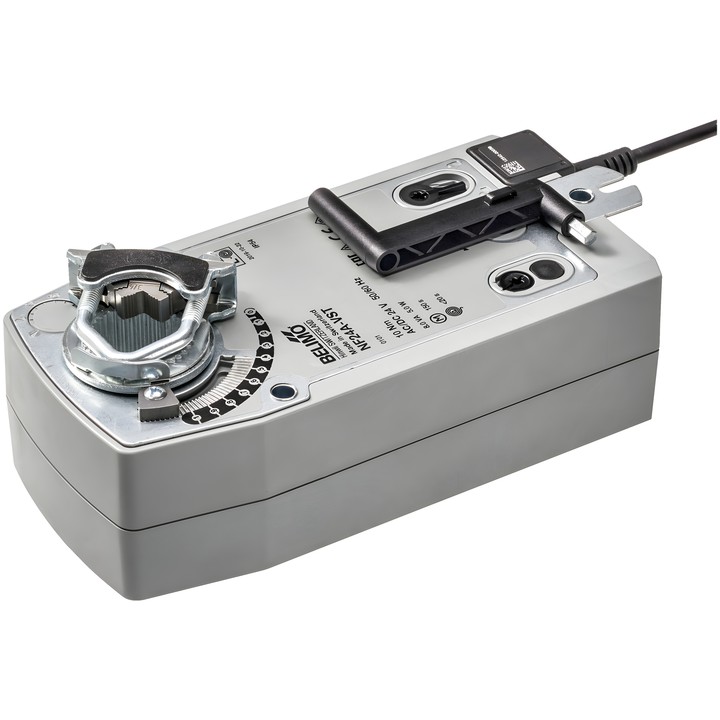

Belimo NF24A-VST - servomoteur rotatif pour registres avec fonction de sécurité

Belimo NF24A-VST

Servomoteur rotatif VAV-Universal avec fonction de sécurité, destiné aux unités VAV et CAV dans les installations techniques des bâtiments. La fiche technique indique une taille de registre allant jusqu’à env. 4 m².

Caractéristiques et paramètres principaux

• Couple moteur : 10 Nm ; couple de la fonction de sécurité : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : communication PP.
• Puissance absorbée en fonctionnement : 5 W ; en position de repos : 2.5 W ; pour le dimensionnement des câbles : 8 VA.
• Temps de course du moteur : 120 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95° ; butée mécanique réglable de l’angle de rotation et indicateur mécanique de position.
• Commande manuelle à l’aide d’une manivelle et d’un commutateur de verrouillage.
• Raccordement mécanique : collier d’arbre universel 10...25.4 mm.
• Raccordement de l’alimentation et de la commande : câble de 0.5 m avec connecteur VST.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

Une adaptation est nécessaire lors de la mise en service du système et après chaque modification de l’angle de rotation. Raccordement en parallèle : non.
