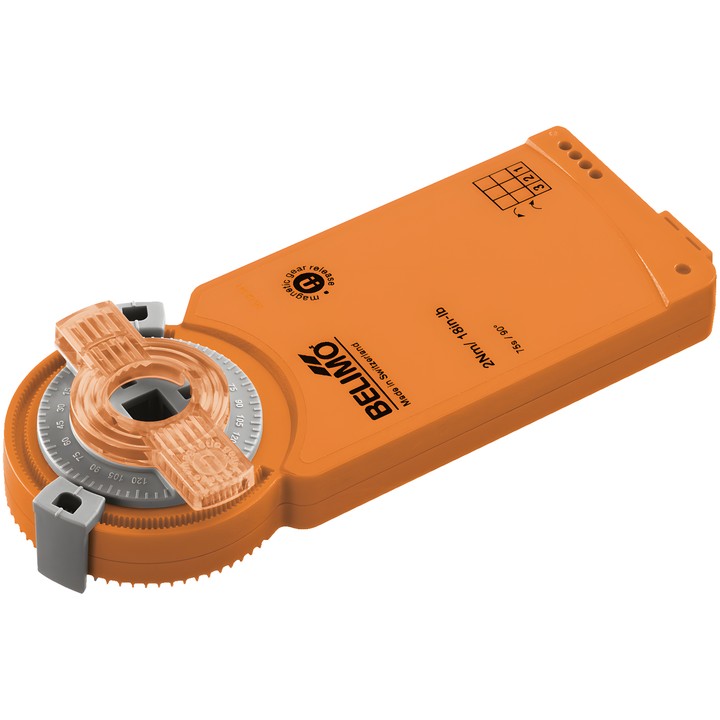

Belimo CM24-SR-F-T-L - servomoteur modulant pour clapets

Belimo CM24-SR-F-T-L

Servomoteur destiné à la régulation des clapets dans les installations fixes de chauffage, ventilation et climatisation. Il est conçu pour des clapets d’air d’une surface allant jusqu’à environ 0.4 m². Le signal de commande analogique Y définit la position du servomoteur, tandis que la tension de mesure U sert à indiquer électriquement la position du clapet.

Caractéristiques et paramètres principaux

• Couple : 2 Nm ; alimentation : AC/DC 24 V, 50/60 Hz.
• Commande modulante, plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course : 75 s / 90° ; angle de rotation : 95°, réglage fixe ; des butées mécaniques permettent de régler l’angle de rotation.
• Sens de déplacement du moteur : rotation vers la gauche (ccw).
• Raccordement mécanique : raccordement par forme 8x8 mm ; montage direct sur l’axe du clapet à l’aide du clip antirotation Z-ARCM fourni avec le produit.
• Raccordement de l’alimentation et de la commande : bornes, fil de cuivre rigide 1,5 mm² ou fil multibrin 1,0 mm² (4 conducteurs).
• Réglage manuel à l’aide d’un aimant intégré à l’indicateur de position.
• Consommation électrique en fonctionnement : 1 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 1.5 VA.
• Indice de protection IEC/EN : IP20 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
