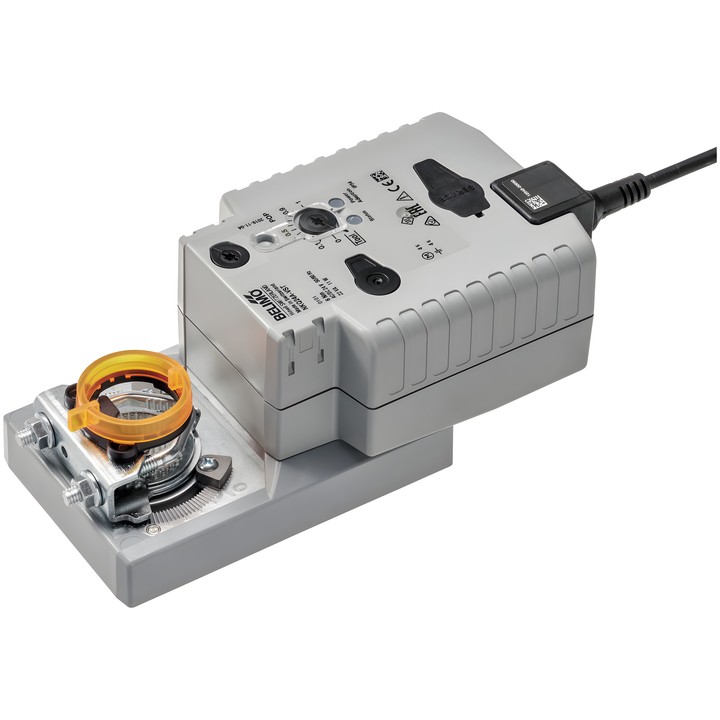

Belimo NKQ24A-VST - servomoteur rotatif pour registres avec fonction de sécurité

Belimo NKQ24A-VST

Servomoteur rotatif avec fonction de sécurité, destiné aux unités VAV et CAV dans les installations techniques des bâtiments. Équipé d'un collier d'arbre universel et d'un câble avec connecteur VST.

Caractéristiques et paramètres principaux

• Couple moteur : 6 Nm ; dimension du registre d'air : jusqu'à env. 4 m².
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : communication PP.
• Temps de course du moteur : 4 s / 90° ; temps de course de la fonction de sécurité : 4 s / 90°.
• Position de la fonction de sécurité : 0...100%, réglable par incréments de 10% ; sens de déplacement de la fonction de sécurité sélectionnable par un commutateur 0...100%.
• Consommation électrique en fonctionnement : 11 W ; en position de repos : 3 W ; pour le dimensionnement des câbles : 22 VA.
• Commande manuelle par bouton-poussoir ; indicateur de position mécanique enfichable.
• Raccordement mécanique : collier d'arbre universel 8...26.7 mm.
• Raccordement de l'alimentation et de la commande : câble de 0.5 m avec connecteur VST.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Avant la première mise en service, les condensateurs nécessitent environ 15 s de précharge. Une adaptation est nécessaire lors de la mise en service et après chaque modification de l'angle de rotation.
