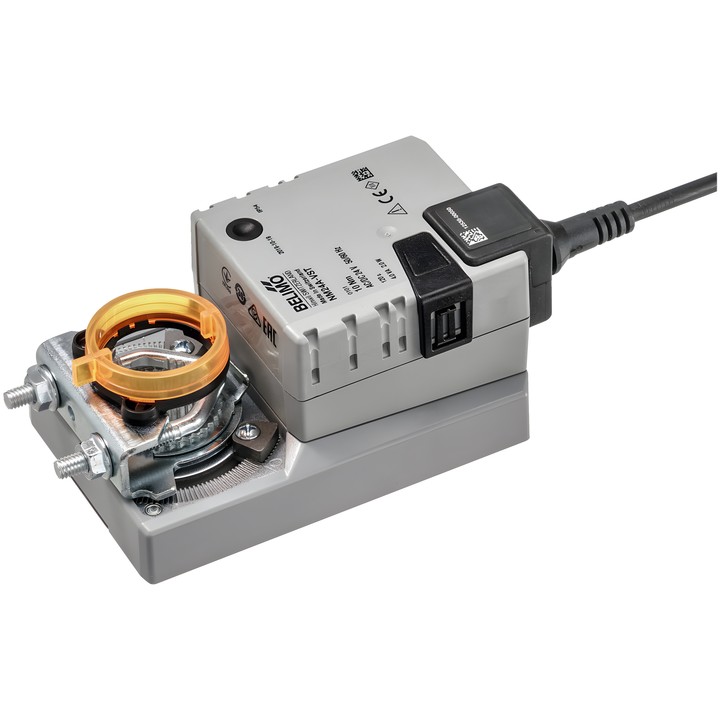

Belimo NM24A-VST - servomoteur rotatif pour registres VAV/CAV

Belimo NM24A-VST

Servomoteur rotatif VAV-Universal pour unités VAV et CAV dans les installations techniques des bâtiments. Conçu pour des registres d’air d’une surface allant jusqu’à env. 2 m².

Caractéristiques et spécifications principales

• Couple du moteur : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : communicative PP.
• Consommation électrique en fonctionnement : 2 W ; en position de repos : 0.4 W ; pour le dimensionnement des câbles : 4 VA.
• Temps de course du moteur : 120 s / 90° ; angle de rotation : max. 95°.
• Angle de rotation réglable à l’aide de butées mécaniques des deux côtés.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique enfichable.
• Raccordement mécanique : collier d’arbre universel 8...26.7 mm.
• Raccordement de l’alimentation et de la commande : câble de 0.5 m avec connecteur VST.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Après la mise en service du système et après chaque modification de l’angle de rotation, une adaptation est nécessaire en appuyant une fois sur le bouton d’adaptation.
