Belimo NM24A-VST-RE - servomoteur rotatif VAV-Universal

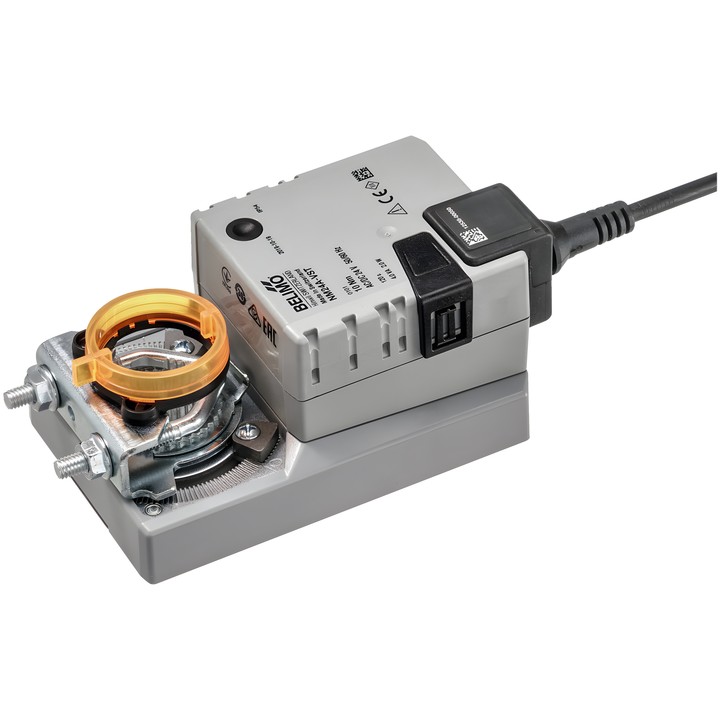

Servomoteur rotatif Belimo NM24A-VST-RE

Servomoteur rotatif VAV-Universal prêt à raccorder en version de modernisation, destiné aux unités VAV et CAV des installations techniques des bâtiments. Selon la fiche technique, il commande des registres d’air d’une surface allant jusqu’à env. 2 m².

Caractéristiques principales

• Couple : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : bus PP.
• Temps de course du moteur : 120 s / 90° ; angle de rotation : max. 95°.
• Butées mécaniques réglables de l’angle de rotation des deux côtés.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique enfichable.
• Raccordement mécanique : collier d’arbre universel 8...26.7 mm.
• Raccordement de l’alimentation et de la commande : câble de 0.5 m avec connecteur VST.
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 0.4 W ; pour le dimensionnement des câbles : 4 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Après la mise en service du système et après chaque modification de l’angle de rotation, une auto-adaptation est nécessaire en appuyant une fois sur le bouton d’adaptation.
