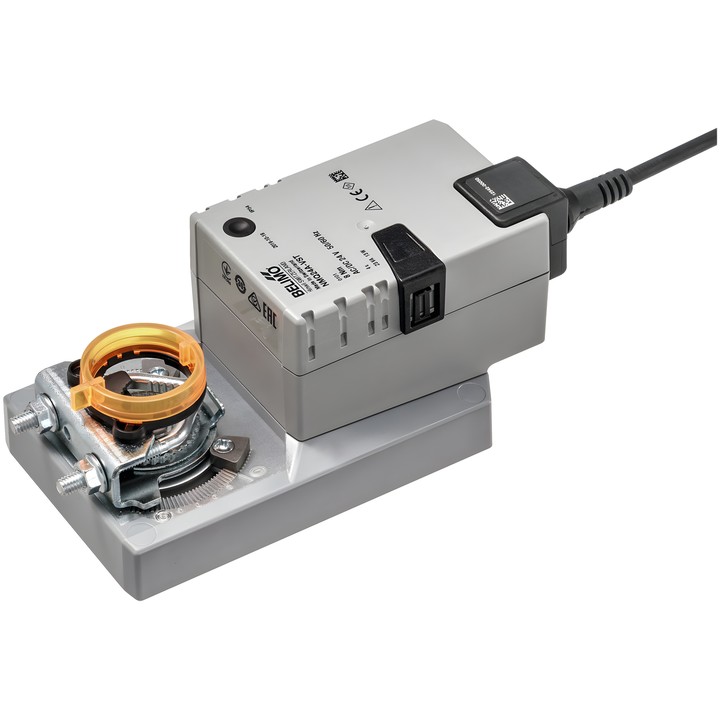

Belimo NMQ24A-VST-RE - servomoteur rotatif pour VAV et CAV

Belimo NMQ24A-VST-RE

Servomoteur rotatif en version VAV-Universal retrofit, prévu pour être raccordé aux unités VAV et CAV des installations techniques des bâtiments. La fiche technique indique une taille de registre d’air jusqu’à env. 2 m².

Caractéristiques et paramètres principaux

• Couple : 8 Nm ; temps de course du moteur : 4 s / 90°.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : communication PP.
• Puissance absorbée en mouvement : 13 W ; à l’arrêt : 2 W ; puissance de dimensionnement des câbles : 23 VA.
• Angle de rotation : max. 95°, avec butées mécaniques réglables des deux côtés.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique enfichable.
• Raccordement mécanique : collier d’arbre universel 8...26.7 mm.
• Raccordement de l’alimentation et de la commande : câble de 0.5 m avec connecteur VST.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Une adaptation est nécessaire après la mise en service du système et après chaque modification de l’angle de rotation.
