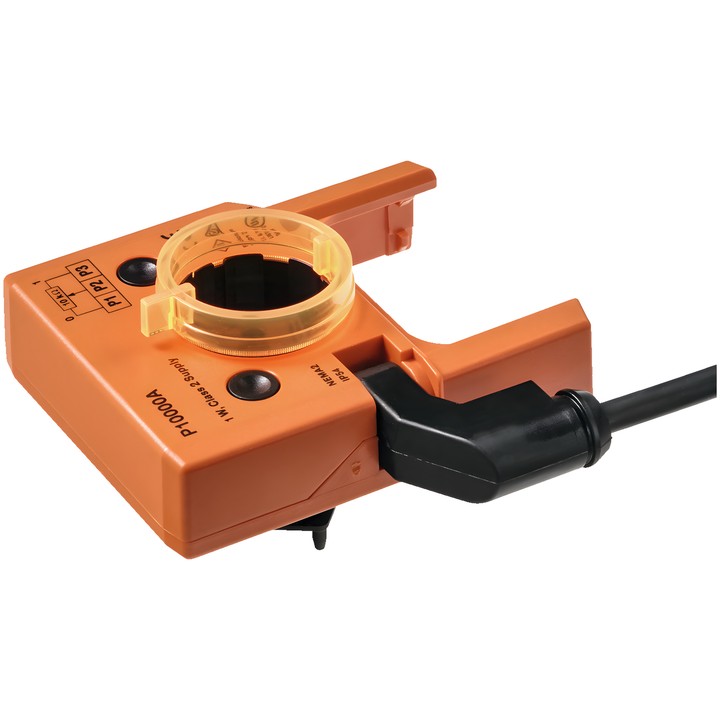

Belimo P10000A - potentiomètre de recopie 10 kΩ

Potentiomètre de recopie Belimo P10000A

Le P10000A est un potentiomètre de recopie destiné aux servomoteurs de registre et aux servomoteurs rotatifs. La plaque support transmet au potentiomètre la position provenant de la bride d’axe du servomoteur de registre ou de l’indicateur de position du servomoteur rotatif.

Principales caractéristiques techniques

• Résistance nominale : 10 kΩ ; tolérance : ±5%.
• Charge maximale : 1 W ; linéarité : ±2%.
• Résolution : min. 1% ; résistance résiduelle : max. 5% de chaque côté.
• Raccordement du potentiomètre : câble de 1 m, 3 x 0.75 mm², FRNC (sans halogène).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
• Poids du produit : 0.19 kg.

Le potentiomètre est conçu pour la commande modulante des registres en association avec des régulateurs à recopie fixe. Il peut également être utilisé avec des systèmes d’indication de position de registre ou comme dispositif de réglage pour le fonctionnement en parallèle des servomoteurs. Il se monte directement sur la bride d’axe du servomoteur de registre ou sur l’indicateur de position du servomoteur rotatif.
