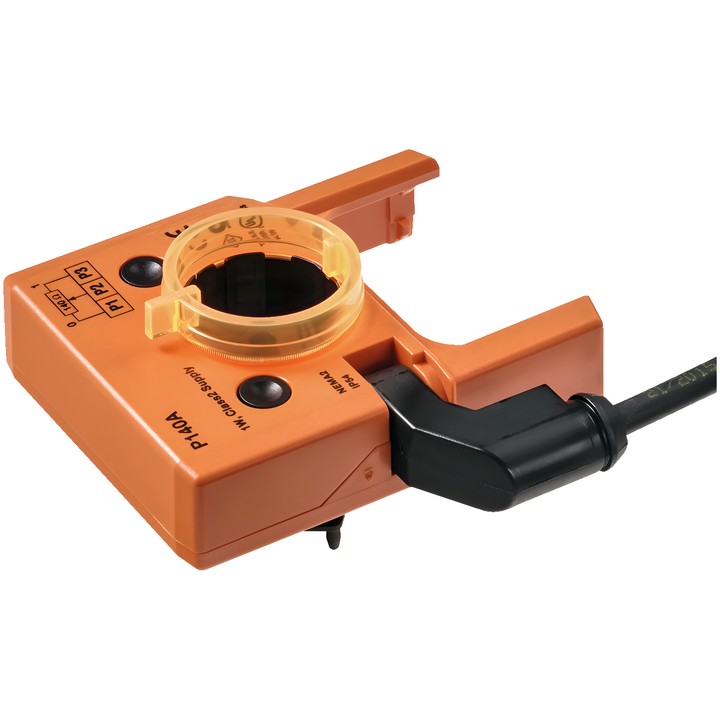

Belimo P140A - potentiomètre de recopie

Potentiomètre de recopie Belimo P140A

Le P140A est un potentiomètre de recopie à monter par encliquetage pour servomoteurs de registres et servomoteurs rotatifs. La plaque support transmet au potentiomètre la position de la pince d’axe du servomoteur de registre ou de l’indicateur de position du servomoteur rotatif.

Caractéristiques et paramètres principaux

• Résistance nominale : 140 Ω ; tolérance : ±5%.
• Charge maximale : 1 W ; linéarité : ±2% ; résolution : min. 1%.
• Résistance résiduelle : max. 5% de chaque côté.
• Raccordement du potentiomètre : câble de 1 m, 3 x 0.75 mm², FRNC (sans halogène).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
• Poids : 0.18 kg.

Le potentiomètre est conçu pour la commande modulante des registres, en association avec des régulateurs à recopie fixe. Il peut également être utilisé avec des systèmes d’indication de position de registre disponibles dans le commerce ou comme dispositif de réglage pour des servomoteurs fonctionnant en parallèle. Le montage s’effectue directement sur la pince d’axe du servomoteur de registre ou sur l’indicateur de position du servomoteur rotatif.
