Belimo P500A - potentiomètre de recopie 500 Ω

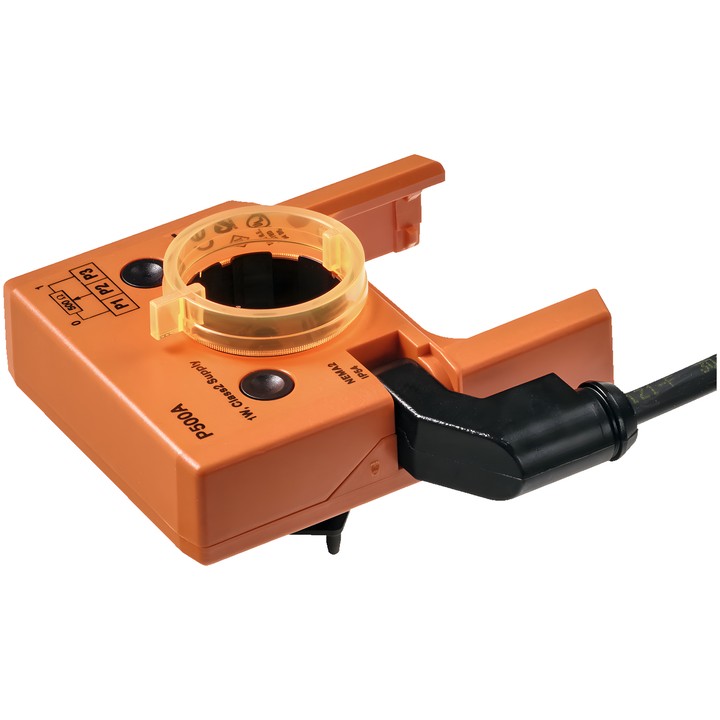

Potentiomètre de recopie Belimo P500A

Le P500A est un potentiomètre de recopie à montage rapporté destiné aux servomoteurs de clapets et aux servomoteurs rotatifs. La plaque support transmet la position du collier d’axe d’un servomoteur de clapet ou de l’indicateur de position d’un servomoteur rotatif au potentiomètre.

L’appareil est conçu pour la régulation modulante des clapets en association avec des régulateurs à recopie fixe. Il peut également être utilisé avec des systèmes standard d’indication de position des clapets ou comme dispositif de réglage pour des servomoteurs fonctionnant en parallèle.

Principales caractéristiques techniques

• Résistance nominale : 500 Ω ; tolérance : ±5%.
• Puissance admissible : Max. 1 W ; linéarité : ±2% ; résolution : Min. 1%.
• Résistance résiduelle : Max. 5% de chaque côté.
• Raccordement du potentiomètre : câble de 1 m, 3 x 0.75 mm², FRNC (sans halogène).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
• Humidité ambiante : Max. 95% RH, sans condensation.

Le potentiomètre se monte directement au niveau du collier d’axe du servomoteur de clapet ou sur l’indicateur de position du servomoteur rotatif.
